继电器驱动电路中二极管保护电路

　　 继电器内部具有线圈的结构，所以它在断电时会产生电压很大的反向电动势，会击穿继电器的驱动三极管，为此要在继电器驱动电路中设置二极管保护电路，以保护继电器驱动管。
　　
　　如下图所示是继电器驱动电路中的二极管保护电路，电路中的J1是继电器，VD1是驱动管VT1的保护二极管，R1和C1构成继电器内部开关触点的消火花电路。

　　电路工作原理分析
　　

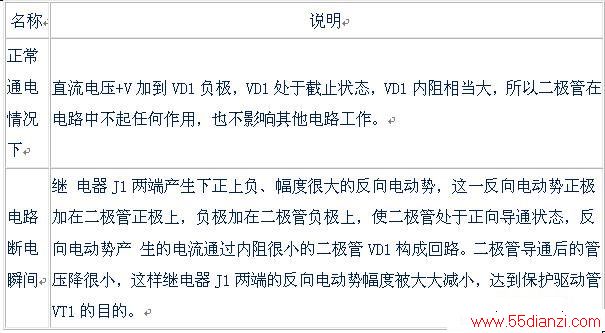

　　继电器内部有一组线圈，如下图所示是等效电路，在继电器断电前，流过继电器线圈L1的电流方向为从上而下，在断电后线圈产生反向电动势阻碍这一电流 变化，即产生一个从上而下流过的电流，见图中虚线所示。根据前面介绍的线圈两端反向电动势判别方法可知，反向电动势在线圈L1上的极性为下正上负，见图中 所示。如下表所示是这一电路中保护二极管工作原理说明。
