设计电路参数的其他条件

 额定功率：电阻流过电流，其消耗的功率转变为热量，因而要考虑电阻的最大额定功率。由于电子元件在其最大额定条件下使用时其故障率显著升高，因而实际选择元件功率时，应保证足够的余量。以10W线绕电阻为例．在电路中以承受小于5W的功率为好。

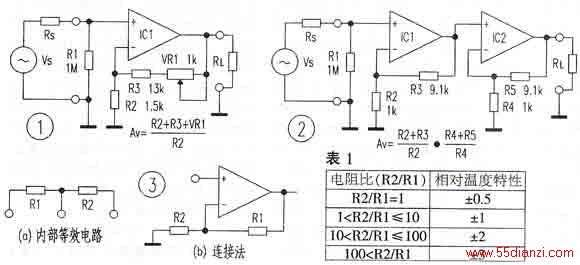

  精度：放大器的增益取决于电阻值，为保证增益精度，就必须考虑电阻值的精度。一般可采用1％误差的金属膜电阻。如果需要更高的精度，可如图l那样用半可变电阻VR1调整。
  男外当使用1Mn以上的高值电阻时．由于空气湿度使电路板的绝缘电阻发生变化，会影响到精度，这时应在电路板上使用尼龙基座的焊接端子把电阻支撑起来。相反．若使用1Ω以下的小电阻，其阻值会受到印刷电路铜箔电阻随温度变化的影响，这时应使用四端子电阻。
  温度特性：为满足电路的温度特性，必须考虑电阻的温度特性。以图2的放大器为例．如果决定增益的四个电阻的相对温度特性为50ppm／℃，则增益的温度变化量增加四倍．为200ppm／℃(0.02％)，当环境温度从－l0～40℃变化时，增益变化1％。如果对增益误差有更高要求，就要使用三端密封电阻，如图3电路，其温度特性见表l。这种电阻的相时温度特性如选择为1ppmm/℃max，则用于图2的电路可使增益变化小于0.01％。
  频率特性：电阻除了自身的阻值外，尚有0.02pF分布电容和2.9nH的引线电感。当电阻安装到印板上之后，如果其阻值大，工作频率又高，分布电容就会使电阻的等效阻抗降低；而若阻值小，工作频率又高．引线电感就会使等效阻抗升高。因此在高频电路中，不宜选用线绕电阻。
