FT232AM的设计电路及中文资料介绍

    2.2硬件设计

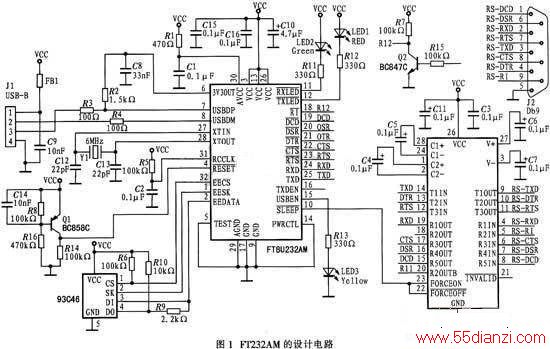

    FT232AM的设计电路如图1所示，它向外提供标准的DB-9引脚信号线，当PC外设为RS232电平时，采用MAX3245CAI进行RS232／TTL电平转换。设计中还扩展了一片93C46。用于储存开发的PC外设的VID、PID、设备序列号等。

    2.3驱动程序

    在Window98／2000／XP系统下，用户级的应用程序必须通过驱动程序访问USB硬件设备，虽然目前有许多公司提供编写驱动程序的开发工具，但是相对来讲还是比较困难。使用FT232AM时，由于FTDI公司提供了一个虚拟串行口(VCP：virtualCOMport)的驱动程序，因而在安装了VCP设备驱动程序后，系统就将USB外设虚拟成一个串口设备(通常为COM3)，这样应用程序访问USB口就像访问一个标准的串行口一样，而在LabWindows／CVI中提供了串口编程的函数库，这样就可以很方便地进行用户程序开发。

    3LabWindows／CVI

    LabWindows／CVI是NI公司面向计算机测控领域的虚拟仪器软件开发平台，它提供了丰富的虚拟仪表控件，同时又具有很好的硬件接口功能，几乎为所有的数据卡、采集仪器之类的采集设备都提供了专门的驱动程序。其中RS232函数库提供了各种方式的串口通讯控制函数，根据实际串口通讯可分为打开，关闭串口函数、I／O读写函数、调制解调器控制函数、串口设置函数、寄存器状态函数和回调函数6类。其中部分较常用的函数如下：

    (1)打开／关闭函数

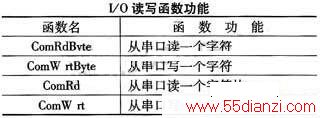

    (2)I／O读写函数

    I／O读写函数提供了多种读写方式，这里只介绍部分函数。

    (3)调制解调器控制函数

    4软件设计

    串口通讯的程序流程图如图2。由于不同的采集仪器具有各自不同的通讯协议，因此需要根据具体的仪器通讯协议编写PC的程序。本文中将以PC与USB的通讯为例，说明LabWindows／CVI中实现USB通讯的方法。图3是虚拟示波器的程序界面图。

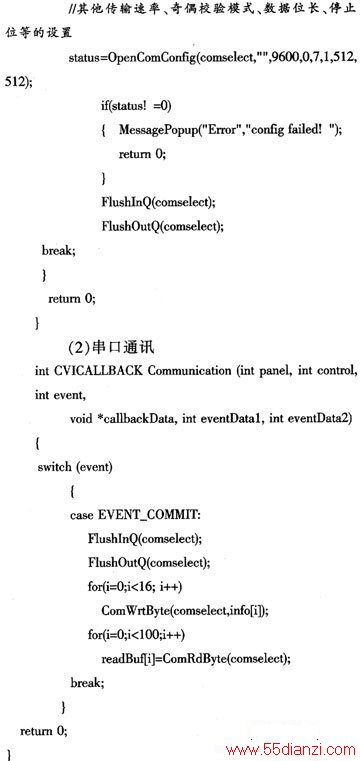

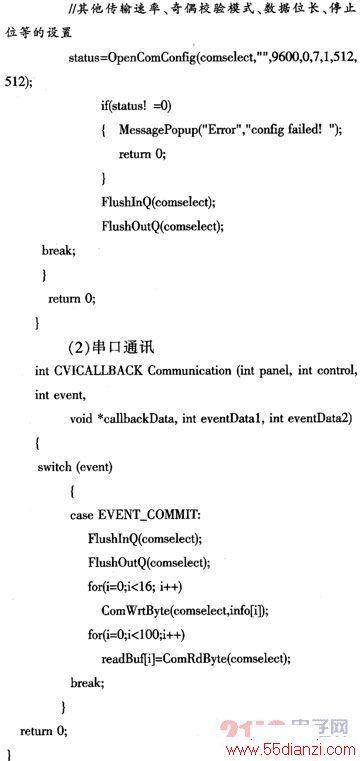

    程序中部分代码如下：

    (1)配置和打开串行端口

    通信端口的选择和通信参数配置面板如图3所示，在"配置"按钮的回调函数中，按所选的参数配置并打开串口。
