设计电路参数时的注意点

欲设计一个电路，当电路图确定以后．恰当地选择电路中的电阻、电容、电感等元件参数就成为主题。这项工作仅依靠电路理论是远不够的．需要借鉴前人积累下来的许多经验。开辟“设计入门”窗口，就是要展示各位行家里手的经验。
  首先要明确电路的主要用途。即使是相同的电路．随电路参数的不同．其消耗功率、频率特性、输入和输出阻抗、噪声特性等都不同。一般来讲，能满足全部特性的参数是没有的，只能为所需的重要特性作出妥协。

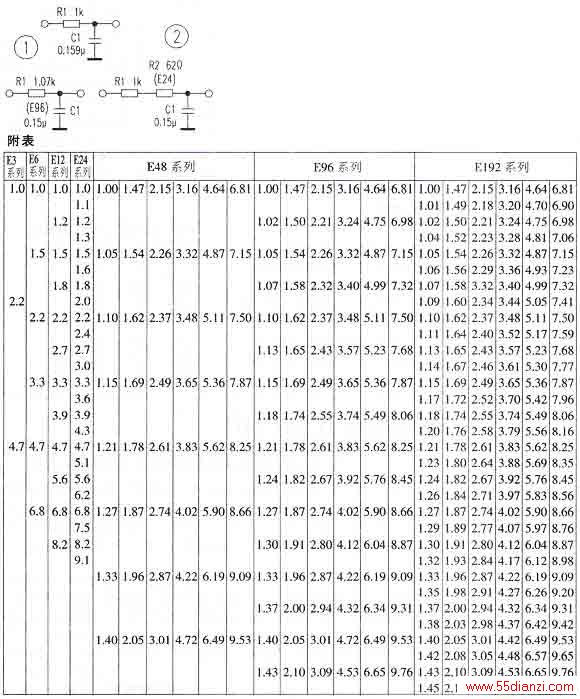

  仅仅能计算参数并不能搞好设计，须知元件参数要按标称值来选择。以图1的低通滤波器为例，设计其截止频率fc=1kHz，精度1％。先选择R1=1kΩ，则电容C1=1/2πfR1=0.15915494309μF．因为希望精度为1％，故取C1=0.1591μF．但是这个数值的电容器在标准系列中根本没有．如果用串并联的办法又使体积增大、成本上升。在这种情况下，应先确定电容量。接近标称值的有0.159μF．代入上式计算出R=1.07kΩ，相应的电路见图2。
  电阻、电容、电感的标准系列见附表，常用的是E24系列，以其中的2.2为例．标称值电阻有0.22Ω、2.2Ω、22Ω……2.2MΩ等。
  此外，如果电路消耗较大的功率，则半导体元件和电阻就会产生较大热量，这时散热器的体积和安装方式就成为设计重点。
