变频器在高炉卷扬上的应用（2

料车上行 启动装料系统电机制动 二次减速 一次减速

NYYYY

NN

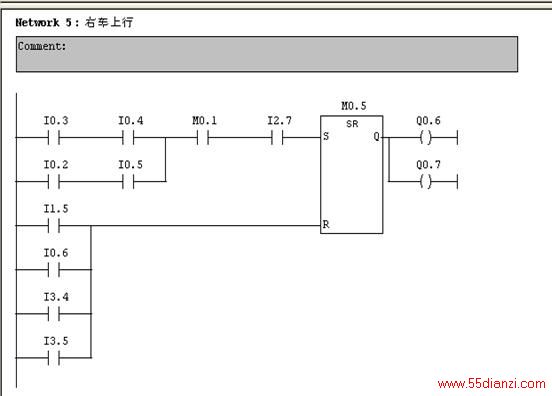

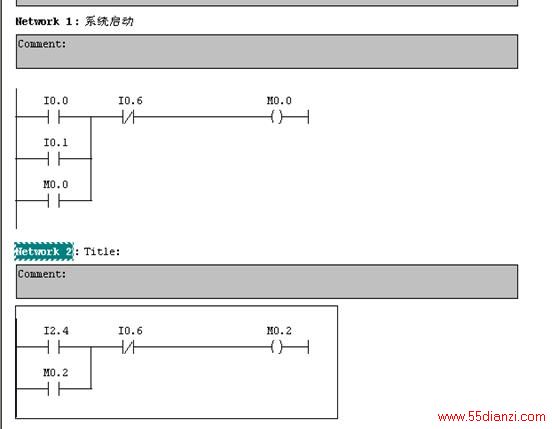

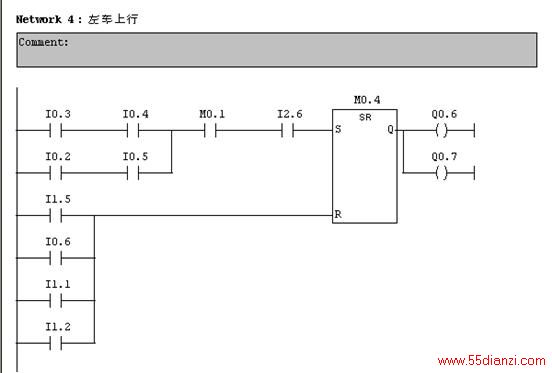

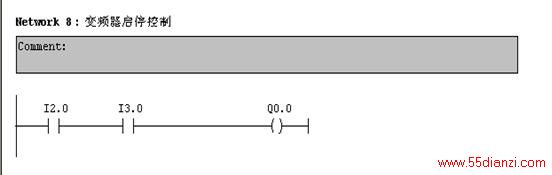

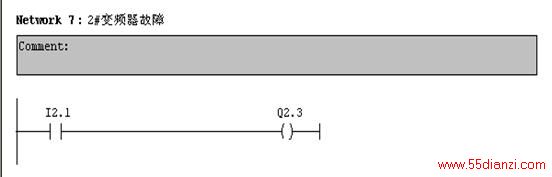

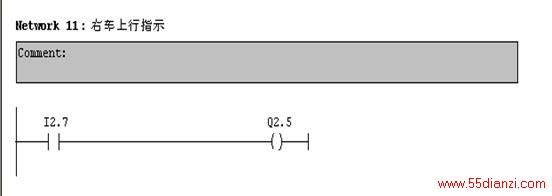

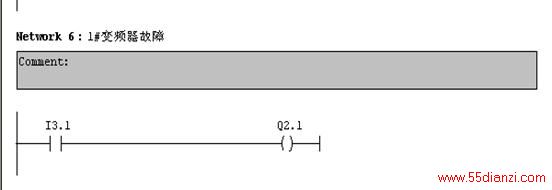

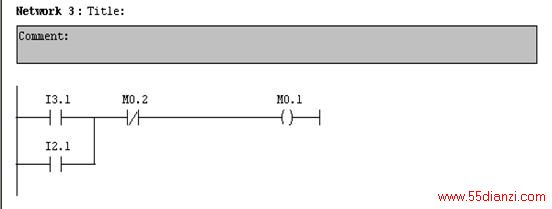

                       图5-15.5系统软件开发具体的程序设计如下               当本地和远程按钮按下后得到启动信号，系统就启动了。当选择料车的高低速后，在启动信号发出后且得到装料系统发出的上行命令后，接触器就合闸，在上超及松绳，急停，左车到顶及左车停车的情况下就复位。当选择料车的高低速后，在启动信号发出后且得到装料系统发出的上行命令后，接触器就合闸，在上超及松绳，急停，右车到顶及右车停车的情况下就复位。   由1#变频器的故障输出端的信号指示1#变频器的故障。由2#变频器的故障输出端的信号指示2#变频器的故障。在1#接触器和2#接触器都合闸后，PLC就给变频器发出启动命令，变频器就运行。由左车装料检查装置发出的上行信号直接控制变频器的正转。左车上行信号指示左车上行。右车上行信号指示右车上行。
