三相电机绕线模在单相电机中的成功应用
点击数：7695 次 录入时间：03-04 11:40:08 整理：http://www.55dianzi.com 电工文摘

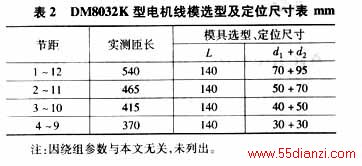

(2)应为135mm，查表1可知，只有d1为40mm，d2为50mm时，基本尺寸为139mm，与135mm相近，故选d1=40和d2=50组合……，以此类推。本电机的线模选型及定位尺寸见表2。
一台电机可能有多套线模尺寸方案。为利于脱模，大圈的模规格要大于或等于小圈的模规格为佳。线模设定后的匝与实测的匝长之间的误差很小，不会影响嵌线。根据上面的原则，将70、50、40、30型模分别从内到外定位于A端，将95、70、50、30型模分别从内到外定位于B端，并使L值定为140mm便可进行绕线
