目前市场所售的单相绕线模在实际使用时局限性较大，从事单相绕组设计、修理的专业人员都会感到不便。十年来，我们电修中心先后购置了不同厂家、不同型号的单相线模9套，相互配合使用，在实际使用时还是达不到满意的效果。于是，我们巧妙地将三相绕线模应用在单相绕组中，通过修理了200多台次不同型号的单相电动机试验，效果比较满意。所述办法在使用中设定模具方便、快捷，线圈绕制精度高。

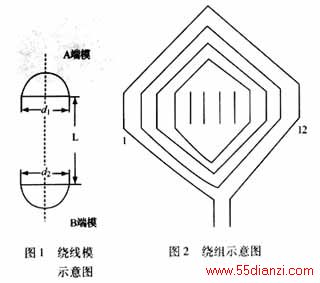

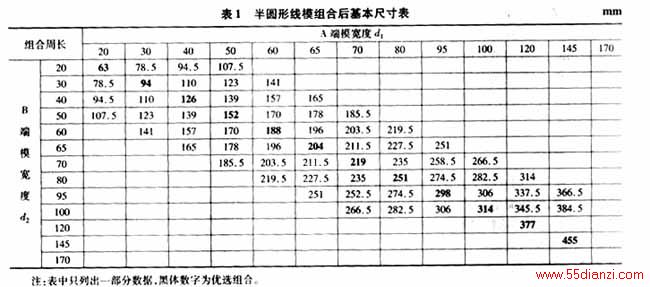

绕线模使用示意图见图1，上端所用的模片统称为A端模，宽度用d1表示，下端所用的模片统称为B端模，宽度用d2表示，两模之间的设定距离用L表示，单位均为mm。半圆形三相绕线模组合后基本尺寸见表1。
以下举例说明：
单相电容运转异步电动机DM8032K，绝缘等级B，电压220V，频率50Hz，电流11A，功率1.3kW，转速2800r/min，电容参数：40μF，450V，50/60Hz。
定子铁心24槽，实测外径128mm，内径66mm，铁心长度108mm。绕组示意图如图2所示。
大圈节距1～12，实测匝长540mm；中圈节距2～11，实测匝长465mm；小圈节距3～10，实测匝长415mm；小圈节距4～9，实测匝长370mm。

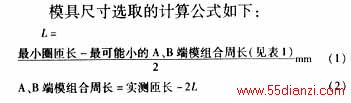

本例中对最小圈我们拟选d1=30mm，选d2=30mm，查表1可知组合后基本尺寸为94mm，从最小圈开始设定L值，代入公式(1)可知L=138mm，取整数为140mm。则小圈选用的A、B端模组合周长代入公式
