摘要：概述了产品（特别是电源产品）技术文件的分类、编号、要求及制订标准。
关键词：电源产品技术文件标准
1引言
技术文件的编制是企业技术工作的重要内容之一，它不仅从一个侧面反映出企业的技术管理水平，而且还直接影响到企业产品的技术水平和市场前景。
产品的技术文件主要分为设计文件和工艺文件两大类，以及为它们服务的质量检验文件和基础技术文件。
设计文件是产品研究、开发、设计、试制与生产实践中所积累而形成的一种技术资料，它规定了产品的组成、型式、结构尺寸、原理以及在制造、验收、使用、维护和修理时，所必须具备的技术数据和有关说明，它是组织生产和使用产品的基本依据。
本文就电源产品设计文件的编制方法和应考虑的问题作一比较详细的介绍。
2设计文件分类
2．1按形成过程分
（1）试制文件试制过程中所编制的各种设计文件，一般指草图，可不编号但需有名称，如电原理草图、元器件明细表、零件草图、试验记录……它作为样机试制过程中的技术文件。
（2）生产文件设计试制（样机鉴定）完成后，经过整理修改逐步完善，进行试生产所用的设计文件，一般指正规底图晒成的蓝图，并有档案室加盖的生产使用的有效文件章。由于计算机大量的使用，也可以是经审批手续完善的复印图，但必须有加盖红色印章的有效版本。此时的设计文件，必须要编号。
2．2按绘图过程和使用特征分
（1）草图按设计文件规定格式，所绘制的原始资料，以供有关部门使用的临时性设计文件。
（2）原图指正规设计的图（按标准绘制或CAD绘制打印出的图）。
（3）底图供蓝图复制用，即所说的透明底图。
（4）复印图蓝图或用复印机复制的图。
2．3按表达的内容分
（1）图样以投影关系为主绘制的，用于说明产品加工和装配要求的设计文件，如：零件图、装配图、外形尺寸图、安装图。对电源产品而言，它是机械人员设计的产品机械结构图。
（2）符号与略图以图形符号和项目代号为主绘制的图：用于说明产品的组成内容、相互连接、工作原理和其它示意性内容和设计文件。如方框图、电原理图、接线图、线缆连接图等。它是产品电气设计人员所绘制的图纸。
（3）文字和表格内容的设计文件以文字说明和表格方式说明产品的组成情况、质量要求、技术性能、使用维修等内容的设计文件，如电源产品的标准、设计任务书、技术说明书、备附件清单以及各种明细表（如元器件明细表）、汇总表等。
3设计文件编号
设计文件包括技术图纸和相应的技术管理文件，其中技术管理文件如：文件目录、各种明细表、封面、
中图法分类号：TN86文献标识码：A文章编号：02192713(2000)0944306
文件编号、签署以及通用件、借用件、标准件、外购件、外协件、紧固件等各种汇总表，这些管理文件使产品技术图纸在生产过程中，最大限度地发挥其作用。我国比较正规的企业，现在一般选用以下技术文件编号方法中的1种。
3．1十进分类编号
是原苏联图纸资料的编号方法，解放后引入我国，目前信息产业部就是采用此种方法。它是将任何技术文件的图样和设计图（产品标准和通用文件除外），按其产品的种类、功能、用途、结构、材料等技术特征分为10级（0－9级），每级又分为10类（0－9类），每类又分为10型（0－9型），每型又分为10种（0－9种），也就是它主要由级、类、型、种来进行分类编号的。十进分类编号由企业区分代号、十进分类特征标记、登记顺序号和文件简号组成（图1），示例如下：
上述编号表示某公司生产的某种通信电源设备的设备明细表。
上述“级“的分配是：
文件以0表示；
成套设备以1表示（如通信电源设备、电力工程电源设备……）；
整件以2，3，4表示（如电源模块、监控器模块、交流配电单元、UPS电源……）；
部件以5，6表示；
零件以7，8表示；
备用以9表示；
文件简号以该文件的汉语拼音第一个字母来组合，例如：
BZ——标准件汇总表WG——外购件汇总表
MX——各种明细表AZ——安装图
ST——技术条件JS——技术说明书
SY——使用说明书S——调试说明书
JZ——技术总结LS——例行试验报告
BS——标准化审查报告SR——设计任务书
DL——电原理图JL——接线图
LL——线缆连接图
十进分类编号的最大优点是便于实行通用件、标准件，对产品图纸进行抽图。即相同功能的零件，采用借用、沿用，不再画图。从而大大缩短设计、生产加工时间，提高劳动生产率。缺点是编号比较复杂，设计人员必须要了解十进分类编号方法，图纸管理要按此编号方法进行，同一种整机的图纸需要按文件汇总表予以抽图。设计文件草图完成后统一交标准化人员予以编号后出正式图纸。
3．2隶属编号
是按隶属关系进行编号，由企业代号(如KY)，再加整件、部件、零件和顺序号排列组成。如：DUM67－48180整机设备中的横支撑条的隶属编号为：KY1.2.24，即此设备的第一部分中的第二个部件内的第二个支部件中的第4个零件。
隶属编号的最大优点是简单，一目了然，技术人员很容易掌握，管理也方便。但不容易进行标准化和通用件管理，设计一份图纸与其它图纸有很多重复零件图。我国机械工业部、电力部、水利部、冶金部、核工业部……一般均采用此编号。
4编制设计文件的一般要求
（1）设计文件的内容应正确、清楚、简明、扼要，避免繁琐和重复。文字内容的叙述及其它示意性说明，应有条理性，力求准确、通俗易懂；
（2）产品技术人员应按各有关公司所规定的技术文件种类和成套要求的内容，来编制相应的各类技术文件；
（3）设计文件草图，应经有关人员（工艺人员、标准化人员）会签。对机械图设计文件，由标准化人员进行文件分类编号，电气设计文件根据产品机械图分类编号，编制相应文件的尾号；
（4）所有设计文件（包括表格内容的设计文件），必须在企业有关标准图纸和文件格式的图样上予以设计和编制；
（5）编制略图的设计文件，必须按国家标准的有关规定，进行编制（指图形符号、文字符号等内容）；
（6）编制图样设计文件时，应执行国家标准《机械制图》及其它相关规定，现罗列以下内容：
①图纸幅面设计文件应优先采用表1规定的幅面（尺寸）。

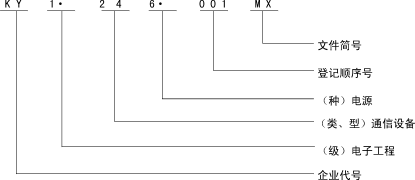

图1十进分类编号示意图
b=0.4mm～1.2mm粗实线
b/2虚线
b/3或更细细实线
b/3或更细点划线
b/3或更细双点划线
b/3或更细波浪线
(f)格网（筛网、过滤网等）
图2绘图用图线
（a）金属材料
（c）变压器叠钢片
（e)有机玻璃等透明材料
表1图纸幅面尺寸规定(单位：mm)
幅面代号A0A1A2A3A4A5宽×长841×1149594×840420×594297×420210×297148×210边距105装订边距25②绘制图样应优先采用表2规定的比例。
表2优先采用的绘图比例
与实物相同1：1缩小的比例1：21：31：51：10放大的比例2：13：15：110：120：1③图线
绘图采用的线条及粗细如图2所示。
④剖面符号及其应用，见图3。
⑤设计文件中所用的名词、术语、符号、代号、计量单位符号和表格、图样、注释、引用标准等均应符合有关标准以及GB1.1《标准化工作导则标准编写的基本规定》要求。
5电源整机技术文件的种类和成套性要求
表3规定了各种电源整机产品，在产品研究、生产阶段应具备的相关技术文件及其编制规定，其技术文件包括基础文件、设计文件、工艺文件和其他相关文件，技术文件必须做到正确、简明、完整、统一、通俗易懂、逻辑严谨、签署审批手续完善，并符合国家所规定的技术文件、图纸编制要求。各阶段评审（鉴定）时，应具备表3所列的各类技术文件。
6技术文件的编制
（1）产品设计任务书它是公司技术主管部门，根据市场需要或上级指令，以书面形式下达给设计部门的产品（课题）设计、研制的任务。此任务书根据产品具体情况及研发设计、生产试制的不同而有所区别，一般应包括：
①产品（或课题项目）名称、要求的结构形式。
②任务研制的目的、用途及要求（包括环境条件）。
③任务来源与下达任务的单位、协作单位（若自行开发，无下达单位，则不考虑此项）。
④主要技术指标与性能（突出可靠性、实用性、技术性、经济性）。
⑤对试制过程中需要采用突破的新技术、新工艺、新材料、新设备等方面的要求和问题。
⑥对产品标准化程度的综合要求、对公司现有生产条件的继承性要求。
⑦试制的数量与要求完成的日期。
⑧试制费用的初步预算，以及要达到的具体经济指标等（如试制样机的单台成本、正常生产所需控制的成本）。
（2）产品总体设计方案它是根据产品设计任务书的要求而提出的进行产品设计的具体方案。它是紧紧围绕组成产品的结构、性能参数等方面的技术问题，而进行工作的具体实施意见。因此，它对结构设计、电路设计、工艺设计等方面都应有比较明确的要求，一般应包括以下内容：
①产品的名称，具体任务的来源和依据（可引证设计任务书）。
②主要参数性能，工作特性和经济指标（目标成本、销售价格等）及其它使用要求。
③绘制出产品外形结构草图和电路方框图。
