无源电力滤波装置设计方法说明

简介： 国家电力部门越来越重视电网谐波造成的电网污染，其使电力系统的发供用电设备出现许多异常现象和故障。为此，我公司结合高校资源等研究无源电力滤波装置。
关键字：电网污染　电力滤波　供电

　　 国家电力部门越来越重视电网谐波造成的电网污染，其使电力系统的发供用电设备出现许多异常现象和故障。为此，我公司结合高校资源等研究无源电力滤波装置。

　　一、设计目标

　　a) 使得负载注入电网的谐波电流满足国家标准要求；

　　b) 补偿负载所需无功，提高功率因数；

　　二、设计准则

　　a) 谐波性能指标达到国家要求

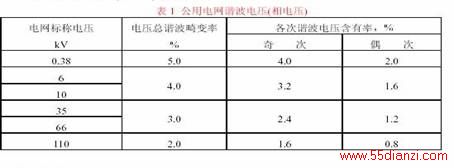

　　 i. 谐波电压要求

　　

　　 ii. 谐波电流要求

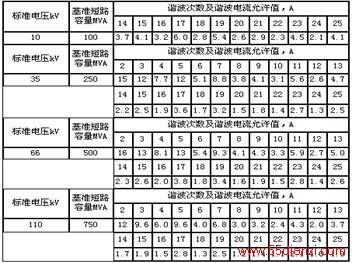

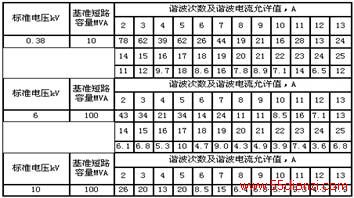

　　表2 注入公共连接点的谐波电流允许值

　　

　　

　　b) 在满足滤波要求的情况下，装置经济价格最低；

　　c) 保证在正常失谐的情况下滤波器仍能满足各项技术要求；

　　d) 电网阻抗变化会对滤波装置尤其是单调谐滤波器的滤波效果有较大影响，同时电网阻抗与滤波装置有发生并联谐振的可能，设计时应予以考虑。

　　三、设计方法

　　a) 需测量参数

　　 i. 各次谐波电流电压幅值，；

　　 ii. 系统短路容量Sk；

　　 iii. 电压等级U；

　　 iv. 系统功率因数；

　　 v. 变压器容量S；

　　b) 补偿无功功率计算

　　设目标功率因数为，一般为0.9以上，则需补偿的无功功率Q可由下式算出，

　　

　　得到需要补偿的无功功率后，一般原则是将其平均分配至各滤波支路，以保证各支路基波损耗接近；若需补偿无功功率较大，可以选择在无源滤波支路外并联一条无功补偿支路；

　　c) 无源滤波支路参数计算

　　常用的无源滤波支路接线方式如图3所示，其中单调谐滤波器，二阶高通滤波器以及C型阻尼高通滤波器较常用。其中单调谐滤波器主要针对谐波电流较大的低次谐波，二阶及C型阻尼高通滤波器主要应用于滤除高次谐波。本计算程序主要针对上述三种滤波器进行参数计算。

　　

　　图3 滤波器常用接线方式

　　 i. 单调谐支路参数计算方法

　　单调谐支路参数计算主要包括确定C、L、R的大小，额定电流，额定电压等部分。

　　1． 根据系统谐波电流情况确定单调谐支路的谐振频率f；

　　2． 根据谐波电流的大小计算所需电容器C的容量，计算公式为

　　

　　其中为电容器容量，为相电压有效值，为该次电流谐波有效值。若继续考虑无功补偿要求，可以按平均分配的原则增大，满足系统的无功补偿需要；

　　3． 根据计算出所需电容C的大小，计算公式为

　　

　　 其中为系统的基波角速度，为电容器的额定电压；

　　4． 根据C和支路谐振频率计算电感L的大小，计算公式为

　　

　　其中n为谐波电流次数，为了增加系统鲁棒性，计算时基波频率取49.7Hz；

　　5． 根据滤波效果选取滤波支路品质印数Q，一般Q选取范围是30－60，假设电抗器电阻为，则需要加的电阻器R的大小为

　　

　　考虑到散热以及成本问题，在滤波效果满足要求的情况下，可以不加电阻器；

　　6． 得到滤波器参数C、L、R之后，计算出支路阻抗的频率特性，根据图4所示模型计算流入电网的谐波电流

　　

　　图4 谐波源负载模型

　　图中谐波源等效为一个电流源并联其内阻，即负载电抗的形式。流入滤波装置电抗Z的谐波电流为
