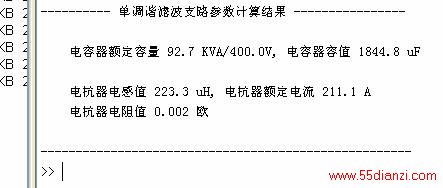

图4 单调谐滤波支路参数计算结果
图4中得到的电容额定容量是必须要满足的最小电容额定容量，由于实际产品不一定存在92.7KVA/400V的规格，因此需要进行调整。选额定容量为100KVA/400V的电容器，再次进行计算。将图3中虚线框内代码前的%去掉，并设置数值为100e3，按F5运行程序，得到运行结果如图5所示。

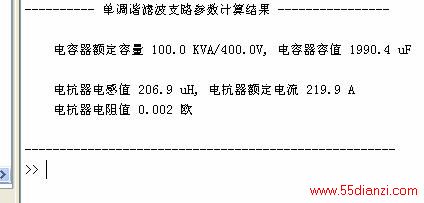

图5 滤波支路(5次)参数的最终计算结果
7次和11次滤波支路的参数计算，可参考5次的进行。后面第三步设置参数和得到运行结果，同前两步相似，故不再给出图示。
第三步：
使用cal_reactive_para.m计算需要系统补偿的无功功率。按照当前负载运行情况设置参数，运行程序，得到需要补偿的无功功率。
第四步：
使用cal_highpass_para.m计算高通滤波器的参数。高通滤波器起的主要作用为无功补偿，并且加入失谐电抗器，防止滤波器同系统阻抗发生谐振；对高于13次的谐波电流，也有很好的消除效果。高通滤波器中，需要补偿的无功功率计算如下：
设第三步给出的无功功率为Q1，单调谐滤波各个支路的电容容量之和为Q2，则高通滤波器中，需要补偿的无功功率Q=Q1-Q2/2.5。设置完成后，保存，按F5运行程序即可得到相关参数。
第五步：
使用system_simulation.mdl进行系统性能仿真，仿真结果存入Matlab变量Sim_result中。根据前面的计算结果，设置system_simulation.mdl中的相关参数。运行仿真程序，仿真完成后，运行system_analysis.m，即可得到加入滤波器后系统的功率因数，谐波电流，以及各个滤波支路的电流大小，如图6所示。

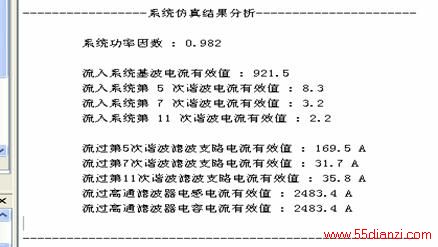

图6 加入谐波治理装置后系统仿真结果
说明：本次研究结果未进行实际应用，其设计方法及计算程序如有漏洞，还请各网友进来讨论。
