的谐波电流为
，其中等效电抗
流入电网的谐波电流为
若流入电网的谐波电流满足国家标准，则进行下一步的校核，若不满足要求，则降低R的大小，并对C、L参数进行微调，进一步减少流入电网的谐波电流；
7． 计算滤波器正常失谐情况下，滤波性能是否能够达到标准，若不能达到标准需要进一步调整C、L、R参数；
8． 计算电网阻抗和滤波支路的等效并联阻抗，检验是否在特征频率下发生并联谐振，若发生并联谐振则需要进一步微调C、L、R参数；
9． 当C、L、R参数满足上述所有要求的情况下，进一步校核各器件的额定电流以及额定电压，使得电容器的额定电流电压容量满足
其中U，I，Q依次为电压电流容量，C1，Ch，CN依次为基波谐波和额定值。
ii. 高通滤波器支路
高通滤波器和C型阻尼高通滤波器的设计方法类似，下面以高通滤波器为例说明其C、L、R参数的设计方法。
1． 与单调谐滤波器设计思路类似，根据需要补偿的无功功率
确定电容C的大小；
2． 根据滤波需要设计所需的截止频率f，一般取高于最高次单调谐滤波器的谐振频率；
3． 根据C和f计算R的大小，满足
4． 对于高通滤波器，定义m
一般取m在0.5-2之间。计算得出电抗器L的大小。
5． 对于C型阻尼高通滤波器，可以根据截至频率f和C确定
，为
其中
为系统角频率，
为截止频率对应的角频率。得到后，设计电抗器L的参数，使其满足和在基波频率下发生串连谐振。另外，也可以利用和步骤5中同样的方法确定L的大小，并利用谐振关系确定的大小。
6． 和单调谐滤波器类似，检验正常情况下的滤波效果，在失谐情况下的滤波效果，以及是否会和系统阻抗发生并联谐振。若各项要求都满足，则确定滤波器的参数，否则对参数进行微调；
7． 计算滤波支路的电压电流大小，计算得出各元件的额定电压电流大小；
四、计算程序清单，使用方法详见程序注释以及算例设计。（计算程序基于MATLAB R2006a软件）
i．系统阻抗计算程序 (cal_sys_imp.m)
ii．单调谐滤波器参数计算程序 (cal_tune_para.m)
iii．高通滤波器参数计算程序 (cal_highpass_para.m)
iv． C型高通滤波器参数计算程序 (cal_c_highpass_para.m)
v．无功补偿参数计算程序 (cal_reactive_para.m)
vi．系统性能仿真程序 (system_simulation.mdl, system_analysis.m)
五、算例设计
本节针对某轧钢厂谐波治理项目，使用第四节中的程序，计算滤波支路以及无功补偿支路的参数。本节图文并茂，尽可能详细的演示了如何使用第四节中的程序，可作为以后设计谐波治理装置的参考。
某轧钢厂谐波治理项目
本系统为轧钢厂低压侧系统，变压器为10/0.4KV、其容量为1600KW。已
知工厂主要用电设备为轧钢机（132KW*2组，DC电机），平整机（75KW，DC电机），分卷机（45KW*2组，DC电机）。另有电炉480KW一组、280KW一组，后续可能上一组300KW电炉。
在以下情况下测量谐波含量：测量时只有（132KW*2组，DC电机）运行，其它均未投运。其中5次、7次、11次谐波电流见表，功率因数为0.3，变压器短路容量为5MVA。
5次、7次、11次谐波电流
谐波次数A相谐波电流B相谐波电流C相谐波电流5次132.210134.315128.1557次25.02924.93724.07611次28.34728.79327.685备注：以上数据测量为满足前提条件时的数据项目要求：根据以上数据合理设计无源滤波装置，要求能有效的消除抑制谐波。另需计算出本系统的电容补偿容量。即最终结果要求是谐波治理加电容补偿。
第一步：

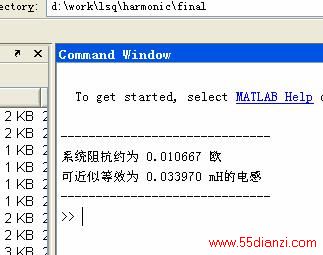

使用cal_sys_imp.m，根据系统短路容量，算出系统阻抗。首先打开cal_sys_imp.m文件，然后按照实际系统设置框中的数值，如图1所示。保存文件后，按F5执行程序。运行结果显示在Matlab主窗口中，见图2。
图1 短路容量计算参数设置
图2 短路容量计算结果
第二步：
使用cal_tune_para.m计算各个支路的电容器电抗器参数。使用cal_tune_para.m又分为两小步，首先是根据系统所给参数计算出最小电容容量，然后需要根据实际产品，选取一个大于此最小容量的规格，然后再次计算，求出最终的电容器和电抗器参数。

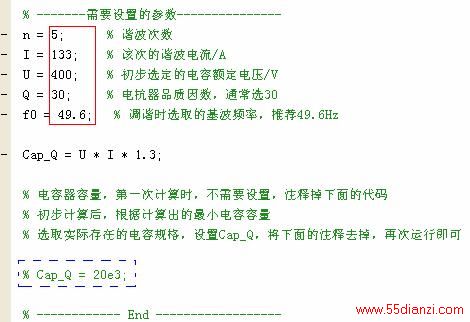

下面以5次支路为例，给出计算过程。首先打开cal_tune_para.m文件，设置相关参数，见图3。这一次只设置实线框内的数据，并注意此时虚线框内的代码，此时必须加%注释掉。参数设置完成后，按F5运行程序，运行结果在Matlab主窗口中，见图4。
图3 计算滤波器支路参数时的相关设置
