FANU 0i系统的原理框图和维修方法

1　FANUC 0i系统主CPU板的构成框图
读者要想对数控系统有一个准确的维修思路，首先要了解该数控系统的硬件结构，为此，本文首先给出FANUC 0i系统主CPU板的构成框图。

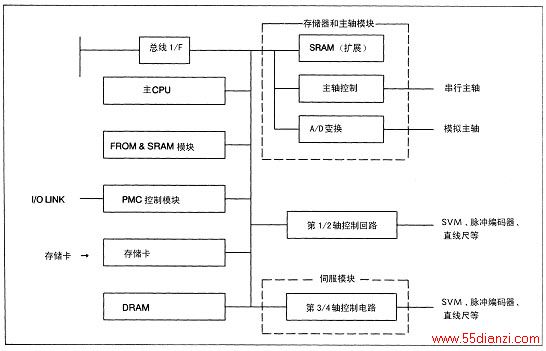

　　FANUC 0i系统与FANUC 16/18/21等系统的结构相似，均为模块化结构。如下图所示0i的主CPU板上除了主CPU及外围电路之外，还集成了FROM&SRAM模块，PMC控制模块，存储器＆主轴模块，伺服模块等，其集成度较FANUC 0系统（0系统为大板结构）的集成度更高，因此0i控制单元的体积更小。
2　系统故障分析与处理方法
当系统电源打开后，如果电源正常，数控系统则会进入系统版本号显示画面（如下图所示），系统开始进行初始化。如果系统出现硬件故障，显示屏上会出现900—973号报警提示用户。下面介绍出现系统报警时的原因和处理方法。
