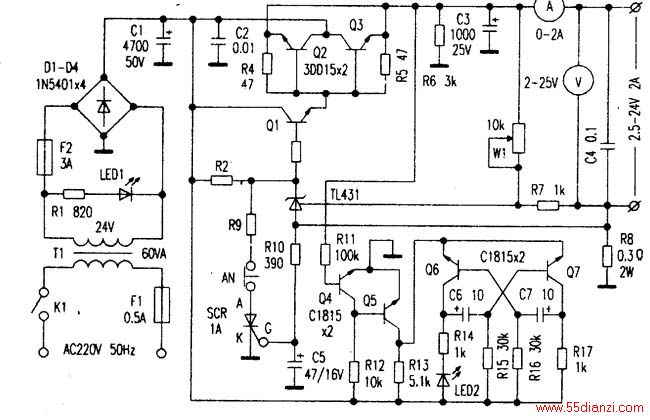

该稳压电源的特点是：1．电路简单，稳压精度高，加上额定负载后输出电压不变。2．具有超载和输出短路保护及告警功能。当超载时电阻R8上的压降增大，该压降达到0．6V时可控硅SCR导通，使Q1基极电位下降到1V左右，于是管Q1和调整管Q2、Q3均截止，保护调整管免遭烧坏。Q2、Q3截止后输出电压为零，电子开关Q4截止，Q5导通，使Q6、Q7组成的多谐振荡器起振(几十赫芝)，发光管LED2闪亮，以示告警。当输出端短路时(最大超载)，R8上压降远大于0．6V，可控硅立即导通，同样切断稳压输出。当短路故障排除后，只要按一下复位按钮AN，使可控硅“复位”，稳压电源立即照常工作。这时Q4正常导通，Q5截止，Q6、Q7停振熄灭。该电源容易制作，Q2、Q3的放大倍数应接近一致。电阻R2、R4、R5、R6,R17选用l／2W，其余均为1／4W,电阻R8用直径0．25mm、长18Cm的康铜丝6根并联而成。若无康铜丝也可用8只1／4W2．2O欧色环电阻并联而成。该电阻只对保护电流设定值有影响而与稳压精度无关。调整管散热器采用市售铝合金专用散热器，装在铁壳外.
