画出接线原理图
单相有功电度表分为直入式电度表(全部负荷电流过电度表的电流线圈)和经互感器接线的电度表两类。直入式电度表又可分为跳入式和顺入式两种。

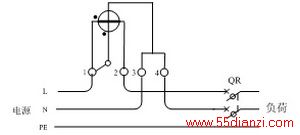

单相跳入式电能表

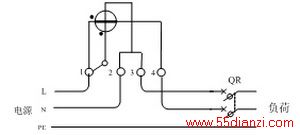

单相顺入式电能表
电度表的安装位置及安装环境应符合规程要求。其接线要求分别为：
直入式有功电度表接线
(1)电度表的额定电压应与电源电压一致；其额定电流应等于或略大于负荷电流；
(2)应使用绝缘铜导线，其截面应满足负荷电流的需要，但不应小于2.5mm2。(有增容可能时，其截面可适当再大些)；
(3)相线、零线不可接错；
(4)表外线不得有接头；
(5)电源的相线要接电流线圈。

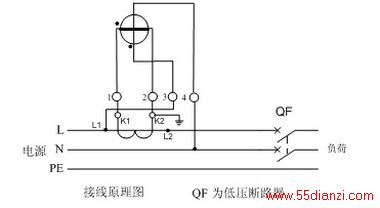

经互感器接线的有功电度表
(1)电流互感器要用LQG型的，其精度不应低于0.5级。电流互感器的一次额定电流应等于或略大于负荷电流；
(2)电流互感器的极性要用对，K2要接地(或接零)；
(3)电度表的额定电压应与电源电压一致，其额定电流应为5A；
(4)二次线要使用绝缘铜导线，中间不得有接头。其截面为：电压回路应不小于1.5mm²；电流回路应不小于2.5mm²；
(5)电流互感器应接在相线上。
例：负荷的计算电流为18A，可使用额定电流为20A的单相直人式有功电度表(如DD28—20A)或用额定电流为5A的经互感器接线的单相有功电度表(如DD28—5A)配用20/5的电流互感器(如LQG—05 20/5)
