用一只电压表经Lw2转换开关测量三相线电压

一、画出接线原理图

这种测量三相线电压的方法，常用在配电装置的受电柜上。接在隔离开关与断路器之间。接线原理图如下。

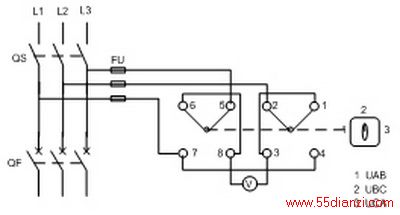

接线原理图

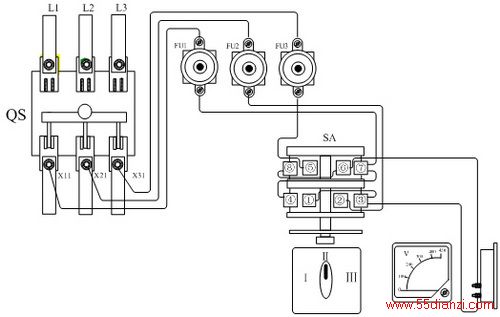

接线位置图

二、按图接线(实做)

这种开关的接线端上有编号。接线时，按照原理图上所标示的端子号接线即可。有一个接线口诀是：1—3；4—7；6—8封(在开关上的预接线)3、8接表在当中，电源顺序7、2、5。平时指示在正中。

三、导线及熔断器的选择

该电路的电流很小，主要应考虑导线及熔丝的机械强度。因此，导线可选用不小于1.5mm2的绝缘铜导线，熔体的额定电流应不超过5A，熔断器的额定电流应不小于熔体的额定电流。

例如：可选用BV-1.5的导线(截面为1.5mm²的聚氯乙烯绝缘铜芯独股电线)。选用RClA-5/1～5的熔断器(额定电流为5A的瓷插式熔断器，装1～5A的熔丝)或选用RLl-15/2的熔断器(额定电流为15A的螺旋式熔断器，装2A的熔芯)。

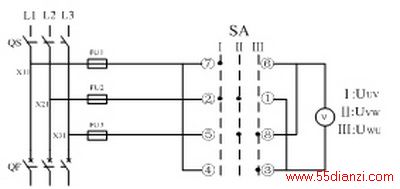

用一只电压表经Lw2转换开关测量三相线电压的接线示意图
