摘要：通过分析变压器热稳定要求及其在运行中可能承受的故障考验，提出了变压器保护定值整定应考虑的相关问题，对其相间故障后备保护应具备的能力提出了看法。并对变压器设计、运行及其保护配置与整定提出了建议。
关键词：变压器 热稳定 保护配置 整定
1 引言
电力变压器的故障分为内部和外部两种故障。内部故障指变压器油箱里面发生的各种故障，主要靠瓦斯和差动保护动作切除变压器；外部故障指油箱外部绝缘套管及其引出线上发生的各种故障，一般情况下由差动保护动作切除变压器。速动保护（瓦斯和差动）无延时动作切除故障变压器，设备是否损坏主要取决于变压器的动稳定性。而在变压器各侧母线及其相连间隔的引出设备故障时，若故障设备未配保护（如低压侧母线保护）或保护拒动时，则只能靠变压器后备保护动作跳开相应开关使变压器脱离故障。因后备保护带延时动作，所以变压器必然要承受一定时间段内的区外故障造成的过电流，在此时间段内变压器是否损坏主要取决于变压器的热稳定性。因此，变压器后备保护的定值整定与变压器自身的热稳定要求之间存在着必然的联系。
2 变压器设计热稳定指标
文献［1］中要求“对称短路电流I的持续时间：当使用部门未提出其它要求时，用于计算承受短路耐热能力的电流I的持续时间为2s。注：对于自耦变压器和短路电流超过25倍额定电流的变压器，经制造厂与使用部门协商后，采用的短路电流持续时间可以小于2s。”
GB1094．5—85中仅提供双绕组三相变压器对称短路电流I值的计算式：
式中：Zt为折算到所考虑绕组的变压器的短路阻抗，Zs为系统阻抗。

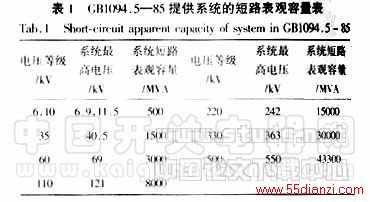

当以平均电压作为基准电压，以1000 MVA为基准容量时，可以计算出与表1相对应的系统等值电抗标幺值如表2。
按以上设计考虑，一台220kV/120MVA普通三卷变压器，取变压器典型参数（高低压阻抗比为22．4）计算可知：低压侧能够承受的热稳定电流标幺值约为0．51。当两台这样的变压器并列运行，低压侧母线故障本侧分段开关跳开时，变压器低压绕组中可能的短路电流可达到0．75倍标幺值，比设计值增大了近50％。若三台这样的变压器并列运行，变耦变压器，按技术规程［2］要求，装设瓦斯保护、过激磁保护、双重差动保护，同时在其高、中压侧均装设了阻抗保护及零序方向电流保护，低压侧装设过流保护。这些保护均作用于跳闸。高、中压侧的阻抗保护和低压侧过流保护属变压器的相间后备保护。由于500 kV变压器多为单相式变压器，所以变压器本体不会发生相间故障。在变压器所连接的高、中压系统中，线路保护一般配置了双重纵联保护，并有完整的后备保护，这样线路的故障一般会较快地切除，对变压器影响较小。因此，变压器的相间后备保护应主要在其各侧母线故障时起作用，特别是中、低压侧母线的故障（500 kV侧母线设有双套母差保护）。中、低压母线故障流过变压器的短路电流大，不仅引起变压器绕组过热，还可能造成绕组的动稳定破坏，诱发严重的内部故障。零序方向电流保护属变压器的接地故障后备保护，可以反应变压器内部、高中压侧母线及与高中压母线邻近的电气设备的接地故障。
3．2 220 kV及以下变压器
220 kV变压器多为三相式三卷变压器，按技术规程要求，一般装设瓦斯保护、差动保护，同时在其高、中压侧均装设了复合电压闭锁过流保护及零序方向过电流保护与间隙保护，低压侧装设复合电压闭锁过流保护。各侧复合电压闭锁过流保护及零序方向过电流保护综合，可以反应变压器内部、各侧母线及母线邻近的电气设备的接地与相间故障，作为变压器自身主保护及各侧母线及母线邻近的电气设备的后备保护。110 kV及以下变压器一般装设瓦斯保护（对油浸式变压器）、差动保护，110 kV侧零序过电流保护、间隙保护及各侧过流保护或复合电压闭锁过流保护，这些保护的作用与220 kV变压器的作用相似。
4 可能考验变压器热稳定性的故障
4．1 500kV变压器
由于变压器自身主保护装置及其交、直流回路的完全双重化配置，应可以不再考虑变压器差动保护范围内故障对变压器热稳定性的考验。500 kV系统母线、线路保护的完全双重化配置，快速保护在保护范围上的交叉布置，及完善的失灵保护，笔者认为可以不考虑500 kV系统侧故障对变压器热稳定性的考验。
220 kV系统侧线路保护双重化配置，母线保护目前多为单配置。因此，当母差保护校验停运或故障拒动时，变压器只能靠其后备保护动作使其脱离故障点。变压器开关（或转带时旁路开关）与TA间的故障很可能靠变压器后备保护脱离故障点。
变压器低压侧一般经由母线带站用变、电抗器及电容器，有的变电站可能带较少的站外负荷。很多站低压母线未配母差保护，因此母线故障变压器只能靠其后备保护动作使其脱离故障点；再者，当站用变或电抗器及电容器故障而其开关或保护拒动时，变压器也要靠其后备保护动作使其脱离故障点。
4．2 220 kV及以下变压器
对于两侧系统都有电源的联络变压器：任何一侧母差保护校验停运或故障拒动时；变压器开关与TA间故障时；旁路转带方式在主变套管TA至旁母引线、旁路母线、旁路开关与TA间故障时；母线（220kV母线除外）上其他开关所带电气设备故障而其开关或保护拒动时变压器只能靠其后备保护动作使其脱离故障点。
对于仅高压侧系统有电源的降压变压器：中、低侧母差保护校验停运或故障拒动时；中、低压侧变压器开关与TA间故障时；中、低压侧母线上其他开关所带电气设备故障而其开关或保护拒动时变压器只能靠其后备保护动作使其脱离故障点。
5 变压器相间后备保护的配置与整定
变压器接地故障保护定值与其所带负荷的关系不大，因此接地故障后备保护的整定延时一般较短，能够满足2 s的热稳定时间要求。在此仅关心变压器相间后备保护的定值问题。
5．1 整定规程要求
《220～500 kV电网继电保护装置运行整定规程》中要求［3］：
变压器各侧的过电流保护均按躲变压器额定负荷整定，但不作为短路保护的一级参与选择性配合，其动作时间应大于所有出线保护的最长时间。
变压器短路故障后备保护应主要作为相邻元件及变压器内部故障的后备保护。主电源侧的变压器相间短路后备保护主要作为变压器内部故障的后备保护。其它各侧的后备保护主要作为本侧引线、本侧母线和相邻线路的后备保护，并尽可能当变压器内部故障时起后备作用。以较短时限动作于缩小故障影响范围，以较长时限动作于断开变压器各侧断路器。
主电网间联络变压器的短路故障后备保护整定：高（中）压侧（主电源侧）相间短路后备保护动作方向可指向变压器，作为变压器高（中）压侧绕组及 对侧母线相间短路故障的后备保护，并对中（高）压侧母线故障有足够的灵敏度，灵敏系数大于1．5；如采用阻抗保护作为后备保护，且不装设振荡闭锁回路，则其动作时间应躲过系统振荡周期，其反方向偏移阻抗部分作为本侧母线故障的后备保护。
供电变电所降压变压器的短路故障后备保护整定：高压侧（主电源侧）相间短路后备保护动作方向指向变压器，对中压侧母线故障有足够灵敏度。
5．2 500 kV变压器的保护
当220kV侧母差保护校验停运或故障拒动及开关与TA间故障时，变压器高压侧及本侧的阻抗保护对于金属性短路故障应能可靠动作，且保护整定延时可以在1．5～2．0 s之间。如果短路为非金属性的，经弧光短路时，阻抗保护可能灵敏度不足或整定延时长于2．0 s。最好在本侧设一个保变压器热稳定的反时限过流保护，其整定值应由变压器的热稳定要求决定。如果只设一个电压闭锁定时限的过流保护，则其电流定值应保证在变压器本侧流过的电流接近热稳定电流时可靠动作，如整定为0．8倍的设计允许热稳定电流值（主要考虑TA和保护装置本身的测量误差），且使变压器脱离故障点动作延时不长于2．0 s。问题是当实际故障电流略小于保护定值时，保护将不能动作使变压器脱离故障点，故障电流仍有可能在较长的时间内造成变压器热稳定的破坏。所以，还需要有一个延时较长（如3．0～5．0s），动作值更小的电压闭锁过流保护。笔者认为：220 kV侧母差保护双重化配置，并合理设计失灵保护，由它们共同实现使变压器快速脱离故障点，也应是较好的方案。（220 kV母差保护直接跳变压器各侧开关，虽也可解决开关与TA间故障及母线故障变压器该侧开关拒动的问题，但在多数情况下多跳了开关，在一些情况下还可能导致500 kV另一元件停电。）
