该探测器为单源双室结构，工艺采用SMT技术，探测器外形美观，静态电流小，工作电压范围宽，对昆虫、赃物有良好的防护能力及抗电磁辐射干扰能力，具有优良的性能价格比。
主要特性及技术指标：
* 工作温度：-10℃~50℃
* 相对湿度：≤95%（40±2℃）
* 静态电流小≤20uA
* 工作电压：13~36VDC
* 报警额定值：4.2VDC时，10mA
6.6VDC时，100mA
* 气流：最大10m/s

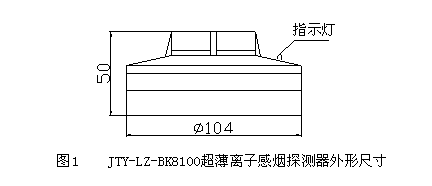

* 外型尺寸：104mm×50mm（带底座）(见图1)
注意：该探测器报警后即将探测器两端的电压钳位在4.2~6.6VDC之间，至于电流大小取决于控制器的限流情况。不允许直接用24VDC电源给探测器供电，否则探测器报警后会因电流过大而烧坏。
JTY-LZ-BK8100常规型探测器的安装及调试

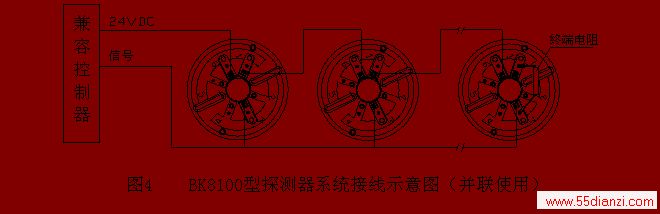

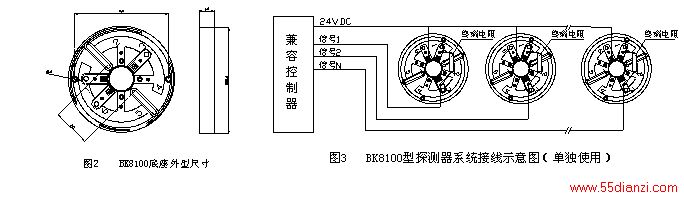

该探测器安装时配接标准底座。（见图2），底座端子1和端子3之间跨接有一终端电阻（具体阻值大小视配接的控制器的要求而定），系统接线（见图3）。注意：探测器进行并联时，仅将最后一个探测器底座上的终端电阻保留，其余探测器底座的终端电阻必须剪掉（见图4），并联探测器数最多不超过25只。
探测器的安装主要由底座、探测器两部分组成。底座及穿管布线应事先安装完毕，并将与底座有关的连接线接在底座上相应的压线端子上。
安装及调试探测器：
1）确认探测器类型与上要求的类型相同。
2）将探测器旋入底座。
3）顺时针方向旋转探测器直至锁定位置。
4）将全部探测器安装完毕再进行加电，此时探测器应处于监控状态。
5）测器加烟测试时，可用气溶胶发生器或相当的加烟工具，此时探测器型应能报出火灾信号，同时探测器指示灯应保持恒亮。
JTY-LZ-BK8100带继电器离子感烟探测器使用说明书
1. JTY-LZ-BK8100带继电器离子感烟探测器
探测器为单源双室超薄型结构。该产品静态电流小，工作电压为12VDC，特别适合于与安保系统探测器混合使用，并且探测器报警后可以启动一个内置继电器，提供一组常开常闭触点，用于联动外部设备。该探测器的连线直接通过底座完成，无需与探测器相连。
主要特性及技术指标：
* 工作温度：-10℃~50℃
* 相对湿度：≤95%（40±2℃）
* 静态电流小≦50uA
* 工作电压：12VDC
* 报警额定值：≦100mA
* 输出继电器触点：0.6A 110VDC
1A 30VAC/DC
* 外罩及防虫网可拆卸，便于现场清洗
* 密封结构可防尘、昆虫和背压
* 气流：最大10m/s
* 外型尺寸：104mm×50mm（带底座）(图1-1)
2.探测器的安装及调试
探测器的安装主要由底座和探测器组成。底座及穿管布线应事先安装完毕，并将与底座有关的连线接在底座的正确位置。

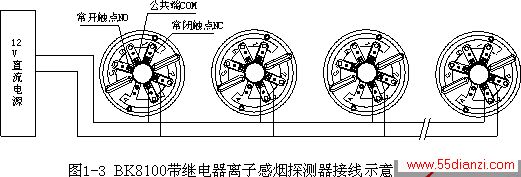

BK8100带继电器离子感烟探测器安装时须配DZ-BK8800C底座，其安装方式与其它系列常规型探测器相同，接线方式（见图1-3）。
安装及调试探测器：
6）确认探测器类型与上要求的类型相同。
7）将探测器插入底座。
8）顺时针方向旋转探测器直至锁定位置。
9）将全部探测器安装完毕再进行加电，此时探测器应处于监控状态。
10） 探测器加烟测试时，可用气溶胶发生器或相当的加烟工具，此时探测器（感烟型）应能报出火灾信号，同时探测器指示灯应保持恒亮。
对于感温探测器的加温测试可用一热吹风机，以一定距离（15cm）向探测器吹热风，稍后探测器应能报出火警信号，同时探测器指示灯应保持恒亮。
注：探测器的接线为无极性，2、3脚接电源12VDC，6脚接公共端COM，5脚接常开触点NO，1脚接常闭触点NC。
