基于QA840119实现的二总线模拟量火灾探测器

基于QA840119实现的二总线模拟量火灾探测器

点击数:7513 次   录入时间:03-04 11:54:41   整理:http://www.55dianzi.com   安全-防盗-报警

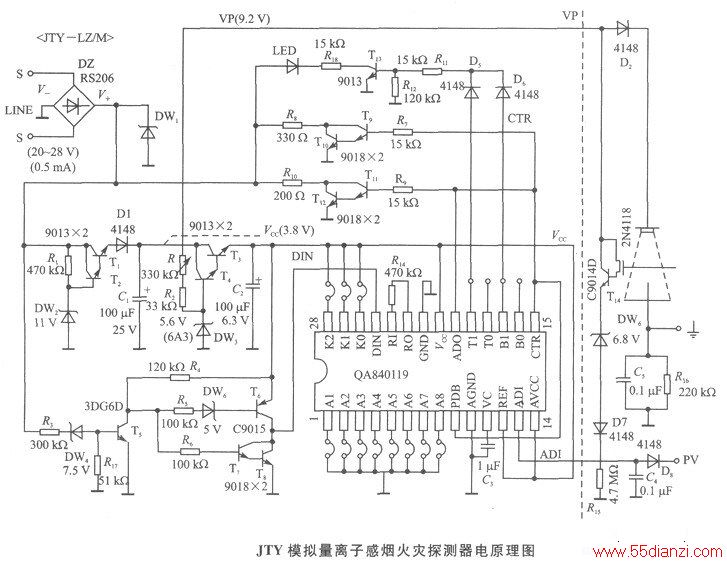

  使用QA840119可单片实现多种二总线模拟量火灾探测器,如感温、离子感烟、光电感烟或多传感元件智能复合型火灾探测器。图1示出了一种实用的模拟量离子感烟火灾探测器JTY - LZ/M的电原理图。

火灾探测器JTY - LZ/M的电原理图

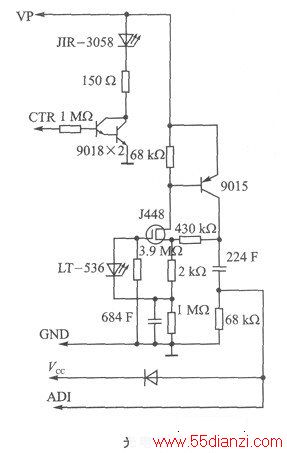

  这是一个实用的火警系统中的离子感烟探测器电路。S端接二总线,无极性。编码电压可在16~32 V变动,电流仅0.4~0.5 mA,实测工作温度为- 30~+85℃。虚线右侧可改接其他传感器,如温度、湿度、压力、流量传感器等;也可做成二总线模拟量感温或光电感烟探测器。采样电压从ADI端输入。除离子传感器电路(T14等)外,外围电路还包括:二总线供电电路(T1~T4等)、二总线编码检测电路(Ts~T8等)、二总线返回码传输电路(T9~T12等)及控制码输出显示电路(T13等)。二总线返回串行数据的原理是:地址符合的ADO端将由SP码同步输出串行数据,通过T11、T12等电路在二总线上叠加电流,由发码端取样检测。图中,R14应尽量靠近RI端(PIN - 24),其阻值的大小与解码速度及功耗大小有关。根据实验,当R14取25 kΩ时,编码速度T值可小到1μs,芯片电流1 mA左右;当R14取470 kΩ时,编码速度T值可从64 μs起始,芯片电流为0.4 mA左右。为排除二总线对编码速度的影响,上述实验采用电压传输的直接逻辑连接。将图1中虚线右侧电路按图2电路改接,便可实现二总线模拟量光电感烟探测器。

二总线模拟量光电感烟探测器
