新型静电电位传感器“EP传感器”的测量与应用
EP传感器是适用于在线静电监视的传感器。无需在静电的测量和管理方面花费工时，即可适时监视肉眼无法看见的静电。可通过适时监视来针对那些便携式测量器具难以测量的地方进行静电管理。
静电电位传感器“EP传感器”主要利用了带电物体和检测电极之间的静电感应现象。带电物体的电场会致使检测电极表面产生感应电荷。该感应电荷会被换算成带电物体的电位并显示出来。其基本原理见图6。电荷Q(感应电荷)与电压V(带电电压)成比例。
实际上，在检测电极的前面还内置有可高速开闭的音叉快门。可根据该音叉快门的开闭量来获得与带电量成比例的交流信号，然后利用该信号测量带电物体的电位,EP传感器用音叉快门方式迸行测量。
1静电电位传感器“EP传感器”技术特征与应用
EP传感器是适用于在线静电监视的传感器,可实现便携式测量器具无法实现的在线静电测量和适时监视。采用一体式结构，具备低成本化和节省总体空间的特点。值此以Creceed(克雷斯德)静电电位传感器“EP传感器”为例说明其技术特征与应用。
⑴ 可实现在线静电管理。无需在静电的测量和管理方面花费工时，即可适时监视肉眼无法看见的静电。可通过适时监视来针对那些便携式测量器具难以测量的地方进行静电管理。
⑵ 简便功能。简单设计，采用了一体式设计，EP传感器具备判定输出和异常输出功能。此外，无需通过放大器等设备即可直接连接外部控制设备，因而可以节省总体空间。
⑶ 电压数据具有“数字输出”和”“模拟输出”两种。可以选择与控制装置之间的连接方式。可以用做面向外部的判定输出，或是利用电脑进行历史记录管理等。

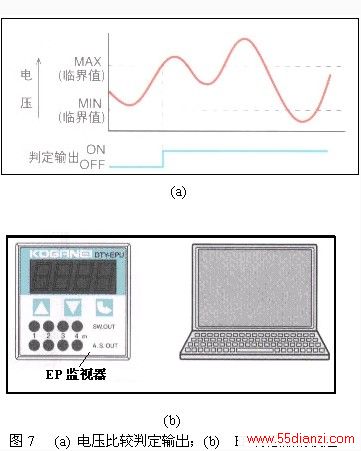

⑷ 判定输出功能。一旦超过设定电压(临界值)，便会通过传感器LED和电压比较输出(判定输出)发出通知,如图7(a)所示。
⑸ 具有3种动作模式。平均化数据输出模式、实测数据输出模式、电离平衡监视器模式。
①平均化数据输出模式将测得的数据平均化之后向外部输出。数据输出周期可以选择：100ms、200ms、500ms、1s。
②实测数据输出模式.将测得的实测数据向外部输出，数据输出周期可以选择：100ms、200ms、500ms、1s。
③电离平衡监视器模式.测量除静电器的电离平衡。
⑹ 具备校零开关功能。利用校零开关功能，可以将当前的测量值调整为0V。
⑺ EP传感器的设定方式可以选择“EP监视器”和“电脑软件”2种。EP传感器的设定可通过EP监视器或电脑软件来进行,设定通过S232C进行,见图7(b)所示。
