如图4所示，针对PPS充放电所产生的强电磁干扰，在控制电路中为SSR增装了浪涌吸收等辅助保护电路。电阻Ru和吸收电路Rs-Cs用来防止负载所造成的SSR误动；Ru用于吸收SSR断开时继电开关线圈的残存能量以及因电磁干扰产生的感应能量，能有效抑制因此所产生的电磁噪音与浪涌；Rs~Cs是SSR负载侧浪涌吸收电路。电阻Rv作用是使SSR输入端在SB断开时具有相同电位，能防止输入侧噪音所引起的SSR误动。
控制电路改进后试用没有再次出现SSR误动作，这说明其可以满足ETCG与PPS一体化集成要求。

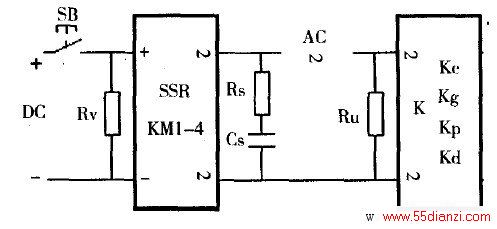

图4 控制辅助电路
6 结束语
根据PPS控制电路功能要求和ETCG实用化方向发展要求，本文选用SSR进行了PPS控制电路设计，并通过模拟实验对基于SSR设计的控制电路进行了试用和改进。与其他控制器件相比，SSR具有优良的抗震动性能和较强的电磁兼容能力，应用于强震动环境下的电控领域前景广阔。
