Qmax是在输入阻抗为阻性时的值，工程上一般取5%左右的余量，即QZVS1=95%·Qmax。
变换器从空载至满载均要实现零电压开关，则空载且U in最大时仍需满足零电压开关的条件：
其中C eq为MOS管的寄生结电容，t d为VT1、VT2均没有触发信号的死区时间。
在fm<fs<fr范围内选取Q≤min{QZVS1,QZVS2},才能确保随着U in升高，为维持U o而提高开关频率的变换器仍工作在感性区域。

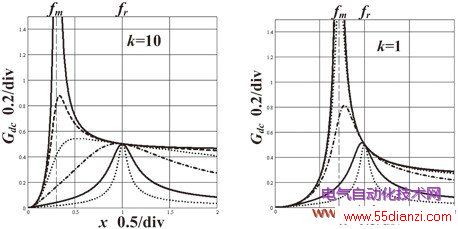

图6表示n、Q一定不同k值时G dc曲线图，可见k值越小时相同频率变化范围内G dc变化越明显，有利于宽U in范围的调节；而k越小在一定程度上L m越小，则由电流增加带来的开关管及变压器损耗的增加会影响变换效率。k值越大时最大G dc越小，U in较低时使得U o无法满足设计要求，且k越大fm和fr间频率范围越大，不利于磁性元件的设计，需折中优化选取k值。
图6 不同k值下变换器直流增益曲线图
在确定了谐振网络中各元件的值后k与Q的乘积便固定了，见式（8），减小k值需相应地调大Q值，反之亦然。
根据上述步骤选定主要谐振参数后，结合各参数间的相互关系，可进行合理优化选取。
2）控制电路设计
意法半导体（ST） 于2006 年推出了一款专为串联谐振半桥拓扑设计的双终端控制器芯片L6599，该芯片可直接连接功率因数校正器的专门输出，轻载时能让电路工作于突发模式，提高轻载时变换器的转换效率。
（1） 工作频率范围设置。
