高精度半导体激光器驱动电源系统设计

高精度半导体激光器驱动电源系统设计

点击数:7252 次   录入时间:03-04 11:57:07   整理:http://www.55dianzi.com   电源

2.3  A/D与D/A模块实现

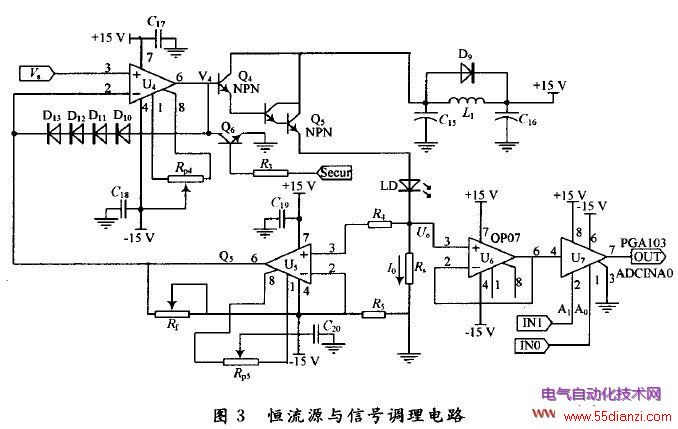

      F2812芯片内置12位ADC(模/数转换器)输入,电压为0~3V,12位的ADC采样的分辨率为(3.0V~0V)/212=0.73mV。F2812根据预置的电流值对PGA103的A1A0引脚置位(A1A0=00,A1A0=01,A1A0=10分别对应的放大倍数为1,10,100),信号调理如图3所示。F2812内没有配置DAC模块,要实现D/A功能需要外接D/A转换芯片,转换精度与芯片的价格成正比关系,这无疑增加了硬件成本。



      F2812芯片提供的PWM信号,是一种周期和占空比均可变、高电平VH=3.3V,低电平VL=0V的脉宽调制(PWM)信号。由傅里叶变换可知,对于以时间轴原点为对称点的、单极性的PWM信号可写成表达式:



      式中:T为信号周期;n=±1,±2,±3…;A

上一页  [1] [2]
