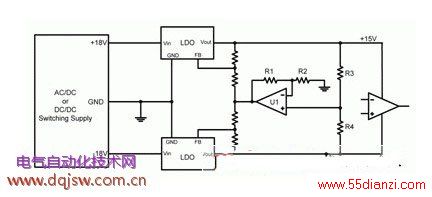

提高 LDO 追踪和精度(或者漂移)性能的一种简单方法是将图 2 所示电路修改为图 4 所示电路。附加放大器 U1 和四个电阻需要针对 2 增益进行配置。额定值条件下，R3 和 R4 之间的节点应为零伏。因此，R1 的值必须等于 R2，而 R3 的值必须等于 R4。
图 4 添加追踪的电路.
图 2 中，每个 LDO 的反馈网络都连接至接地。图 4 中，反馈电阻连接至接地，且由 U1 的输出驱动。现在，如果任何电源改变其输出电压，则差异出现在 U1 的非反相输入上，并被增益至原来的 2 倍。由于 U1 的输出同时驱动两个 LDO 反馈网络，因此同时对两个 LDO 实施校正以强制其输出大小相等。
必须注意图 4 所示电路。U1 的输出可驱动至接近或者等于为 U1 供电电源轨的电压。如果使用输入源的 ±18V 为 U1 供电，则输出可驱动至高达 18V 的电压。该 18V 输出应用于 LDO 的反馈引脚，其可能超出其绝对最大电压额定值。我们可以添加钳位二极管，在 LDO 的高动态负载环境下、短路条件下或者上电期间保护 LDO 反馈引脚。

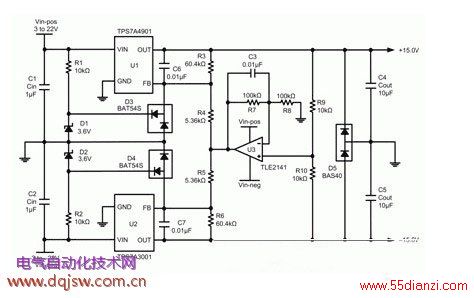

图 5 显示的是加装追踪电路和保护二极管的 LDO 示意图。为了让示意图更易于理解，U3 的每个电源轨的 10 μF 旁路电容器都已脱去不用。
图 5 带电压保护的 LDO 追踪电路
图 5 所示电路使用一个如 TPS7A3001 等可调节、负输出电压 LDO 线性稳压器，以及如 TPS7A4901 等可调节、正输出电压 LDO。U3、R7-R10 和 C3 均为增加的组件，用于追踪。R1、R2、D1-D5 均为增加组件，用于将反馈引脚的电压控制在其各自产品说明书额定的绝对最大电压范围内。
所有其他组件一般都是为了支持 LDO，例如：输入和输出电容以及反馈电阻。所示 LDO 可支持 ±36V 范围的输入电压，但由于 TLE2141 运算放大器的建议电压极限，该电路的输入电压降低至 ±22V。可以选择更高电压的运算放大器，以覆盖 LDO 完整的 ±36V 输入范围。
