台达工业用UPS电源解决方案

2.2.4.1  网络管理达成效果﹕
　　集中管理的好处不仅是减少人力资源的浪费﹐并能在电力事件发生的瞬间便可以获得准确的信息﹐同时缩短反应的时间。一旦电力事件发生时可以马上获得最快最正确的信息﹐并可以主动联系第一线的人员﹐指导其正确地处理程序﹐以减少损失。

　　(1) 安全可靠的高品质供电。

　　(2) 分散供电﹐集中管理﹐人力资源的高效化。

　　(3) 同时对全区多于500个的UPS集中监管。

　　(4) 对UPS无人职守的监管﹐可达到实进告警﹐实时处理。

2.2.4.2  完整电源事件预防及应急管理：
　　电力管理大师对24个不同的电源事件或UPS状态（如：断电、复电、电池低电压、过载、跳旁路、故障、预约开关机等）均可提前制定应急计划和控制。可安全与自动存档关机，自动化事件记录，自动语音广播，自动寻呼及发送电子邮件，告警，自动触发运行可执行文件，插座控制等多种反应行动可供选择。

2.2.4.3  电源状态记录、分析：
　　根据使用者喜好提供2-12个电表显示实时值。可记录电力中断、复电、旁路等各项事件资讯。可记录并图示电压、频率、故障情况，并可在Excel下作资料分析。

2.3  UPS供电系统的配电方案

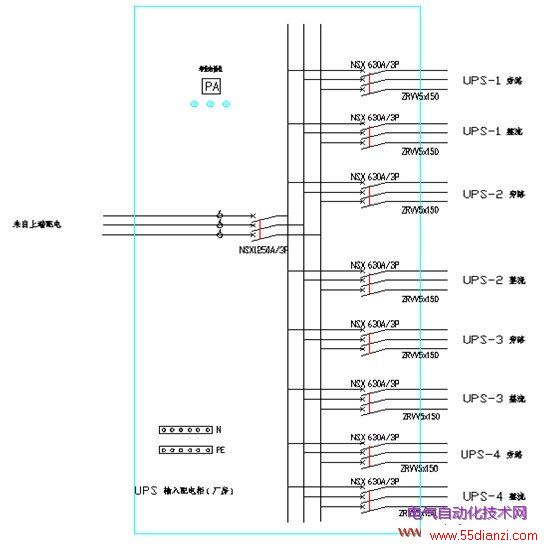

2.3.1每个厂房UPS供电系统的输入端配电
　　1）UPS输入配电柜，开关采用施奈德NSX系列塑壳开关，同时配置数字表头和指示灯。连接线径在图纸上亦有标注。具体如下图：

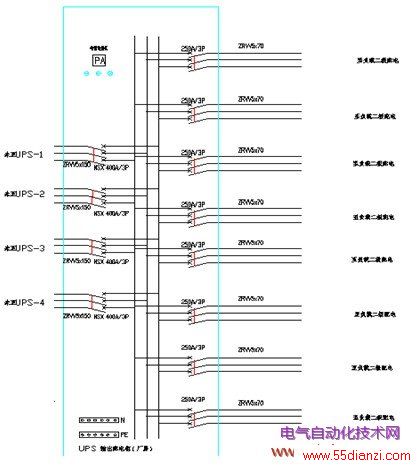

2.3.2 每个厂房UPS供电系统的输出端配电
　　开关采用施奈德NSX系列塑壳开关，同时配置数字表头和指示灯。连接线径在图纸上亦有标识。

　　输出配电分路暂时先按8路250A开关来配置。这个也可根据具体的要求后，更改数量和容量。

配电图如下：

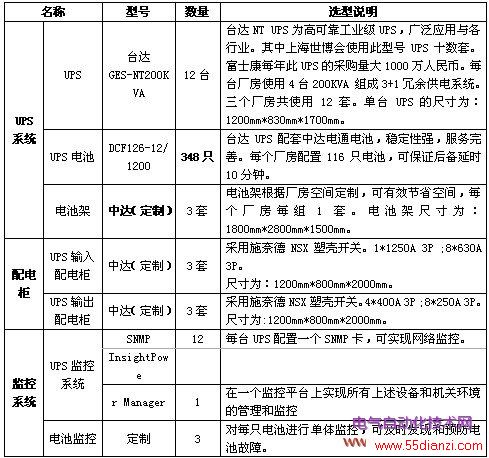

2.4 系统配置清单

2.5台达NT UPS与艾默生/易事特同等级UPS比较
　　1）台达UPS与艾默生UPS同为世界级一线品牌。其中台达NT UPS和艾默生UPS在可靠度等级要求最高的通信运营商领域有广泛的应用。另外，在富士康、广汽丰台发动机等世界级的工厂里，台达NT UPS也有广泛的应用，可见后面的应用图例。易事特为国内UPS厂商，小功率UPS应用较多。但在大功率UPS方面，较少厂家采用。
