基于SPWM的交流稳压电源设计方案

图 6 系统原理图

　　4 系统的软件设计

　　4.1系统的软件总体流程。

　　系统的SPWM 波形的产生通过定时/计数器T0 中断服务程序来完成。其他功能的实现要通过主程序来完成。系统的主程序部分的总体流程如图7 所示。

图 7 系统的软件总体流程

　　4.2 SPWM 波形的软件算法

　　本设计采用定时/计数器0 来完成SPWM 波形的产生，工作模式设定为模式1。软件流程图如图8所示。

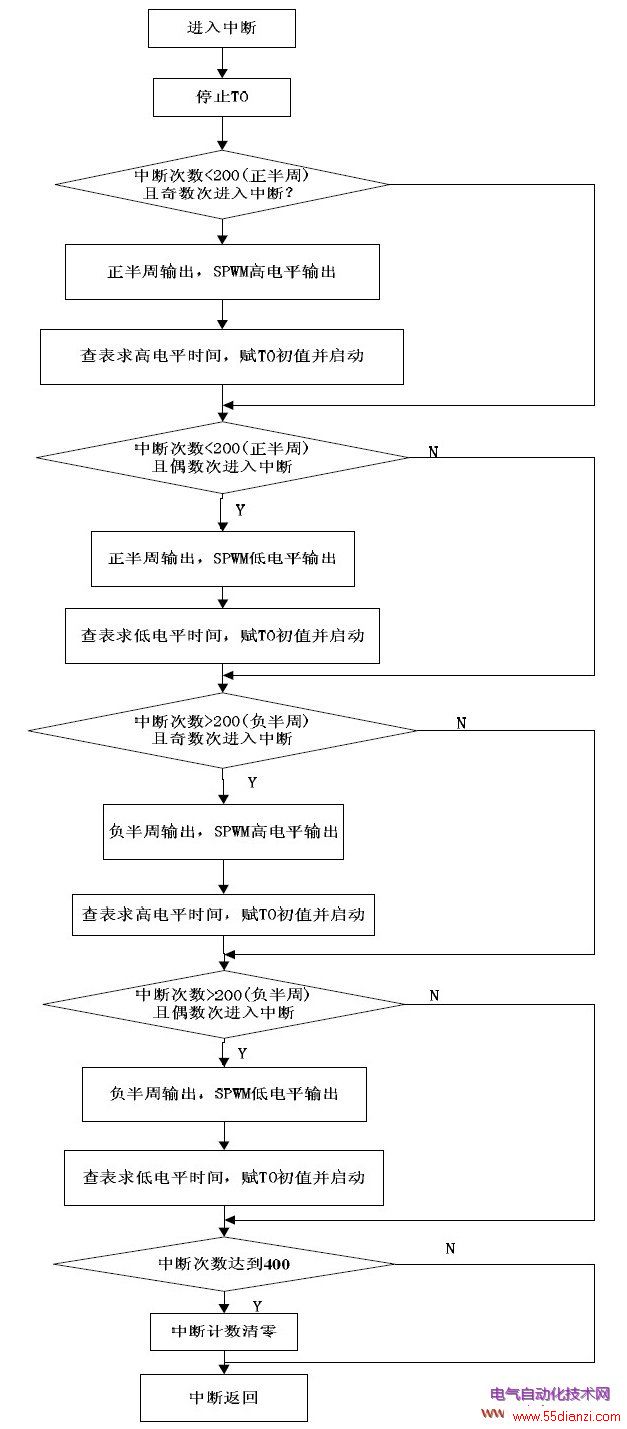

图 8 软件产生SPWM波形程序流程

　　5 结语

　　本文采用 52 单片机及SG3525PWM 控制芯片等设计除了一款交流稳压电源，功能包括24V 电压输入，36V 电压稳定输出，输出电流为200mA，同时实现了电压及频率的显示功能，并给出了各种功能的实现电路。该电源在实际工作中性能稳定，安全可靠，在实际应用中得到检验。

上一页  [1] [2]

本文关键字：稳压电源  电源，电工技术 - 电源
