图7 同步整流电路原理图
2.3电路控制原理
系统采用电压闭环负反馈控制方法，输出电压V0作为反馈控制变量，与参考电压Vref比较利用SG3525控制芯片放大得到的误差信号Ve与锯齿波信号经PWM比较器比较，输出一定占空比的系列脉冲控制开关管，从而稳定输出电压。

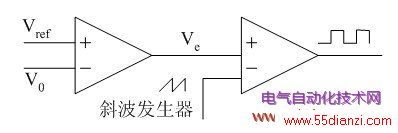

图8 闭环控制原理图
3 仿真分析
仿真参数：VIN=300V，f=50KHz， D=0.4，V0=5V，P0 =100W，C1=C2=600uF，C3=20uF，C4=2uF，C5=1000uF，L1=L2=30uH，L3=10uH；开关管选用IRF255，RDS=0.2Ω，ID=21A，VDSS=250V，整理管选用IRF1407L，RDS=0.01Ω，ID=100A，VDSS=75V，变压比N=26。

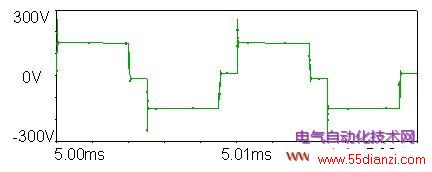

图9 变压器原边电压

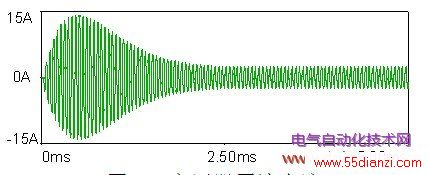

图10 变压器原边电流

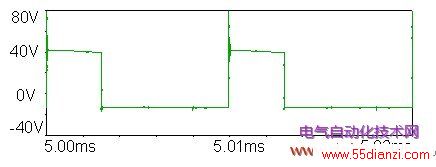

图11 整流管VQ3电压

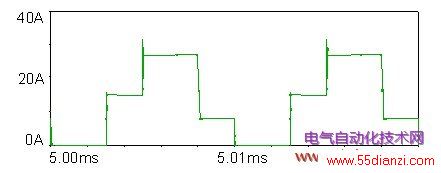

图12 整流管VQ3电流

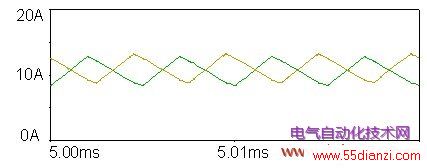

图13 未加L3输出电感L1及L2电流
