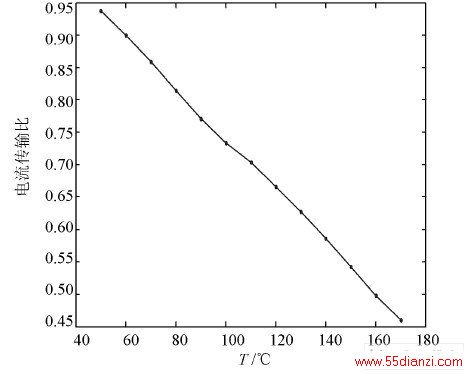

图4 光耦电流传输比与温度T 的关系。

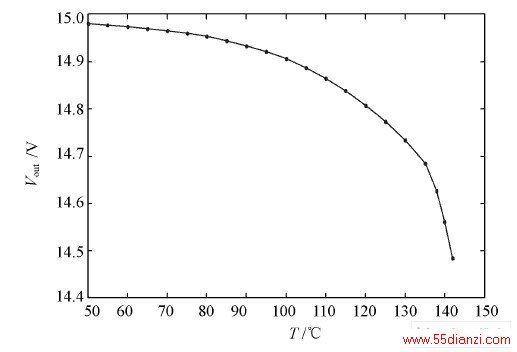

图5 输出电压与光耦温度T 的关系
3 结 语
综上所述， 模块温度特性表现为： 在温度小于150 的时候， 模块的输出电压缓慢下降， 原因是由于光耦电流传输比的下降引起； 当温度大于150 时， 电源模块输出电压迅速下降， 甚至输出电压几乎为零， 其原因是此时模块中变压器的磁芯温度接近居里点温度（ 220 ） 。变压器作用失效所引起。在此情况中， 如果模块内部没有产生其他的损伤， 当停止加热， 模块温度恢复到室温， 模块重新加电， 模块输出电压仍能恢复到正常值。然而， 对于本实验中测试的模块， 当环境温度超过150 左右时， 由于模块变压器的磁芯温度达到距离点， 使磁芯温度升高， 该正反馈会使磁芯温度迅速升高， 产生的热量也更多， 造成模块内部其它器件的损坏，很容易造成模块的永久损毁。
