图4 监控块构成
2.3 CAN通信接口
为减少监控模块与整流模块的连线，在整流模块内，通过80C196单片机控制一CAN总线控制器来构成CAN总线通信接口。CAN总线通过双绞线实现高速串行通信，是一种高可靠、低成本的现场总线［3］，可实现比RS232/RS485更远、更快速的通信。80C196采集整流模块输出电压、输出电流、散热器温度、开/关机状态、故障状态等信号，并通过CAN总线通信传送给监控模块；同时通过通信将监控模块的充电电压给定、充电电流给定、开/关机信号、故障复位信号传送给整流模块。
3 监控模块

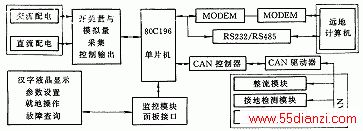

监控模块位于电源屏内，它除了具有对电源系统各单元运行状态与参数的采集、显示、参数设置及电池自动充放电控制功能外，还具备与上位监控计算机的通信功能，即能不断接受上位机送来的命令，并根据命令对电源系统进行操作或将电源系统各单元的运行状态、参数传送给上位机。监控模块结构见图4，它由80C196单片机、交直流配电参数采集单元、点阵液晶汉字显示与键盘操作单元、串行口通信单元、CAN总线通信单元组成。通过RS485或RS232串行通信，实现对电源系统的“四遥”通信，通信协议采用串校验和协议［4］；通过CAN总线控制器扩展CAN通信总线与接地检测模块、电池巡检模块通信，完成对接地故障及电池故障的集中监测。
4 结束语
智能模块化高频变换直流电源系统已成为发电厂、变电站220 V直流电源系统的发展方向。它具有：
4.1 采用模块化结构，系统可靠性高，维护简单、迅速。
4.2 整流模块采用高频变换，体积小、重量轻，输出电压纹波小、噪音小。
4.3 整流模块采用三相功率因数校正技术实现功率因数校正，对电网谐波污染小。
4.4 采用微机监控模块实现电源系统的监控和电池的自动充放电管理，并通过串行通信实现多个电源系统的远地集中监控。
4.5 采用CAN总线通信技术，实现整流模块、接地检测模块和电池巡检模块的统一监控。
