UPS供电理念的发展与转变

图6 将数据中心功能划分为两个范围的示意图

　　划分后的硬件环节由多个变成了两个。很明显，UPS供电系统已被集成进NCPI。NCPI是一个概念，实现这个概念的系统结构称为InfraStruXure，中文名字叫做“英飞”。经这种划分后“英飞”系统的可用性可做到5个“9”，即0.99999，表示在一年的运行时间中，其可能的断电时间不会超过5min。

　　假如图5中每个独立环节的可靠性都为p=0.99999，那么系统的可靠性PS就是：

　　PS=0.999997=0.99993，不可靠性QS =1-PS =0.00007

　　如果图6中两个独立环节的可靠性也都为p=0.99999，那么系统的可靠性PN就是：

　　PN=0.999992=0.99998，不可靠性QN =1-PN =0.00002

　　从上面简单比较可以看出，IT和“英飞”构成系统的可靠性比原来提高了将近3倍，即不可靠性仅为原来的30%。再加之在结构上的一些特殊之处，使数据中心具有了以前从未有过的功能。图7示出了“英飞”B型系列的外形图。图中所示是一个包括供电功率为40~80kW、2（N+1）模块化冗余UPS电源的实例，系统的两端为UPS和PDU，中间的柜子为放置IT设备（服务器、路由器等）的192机架。

　　构成单元：

　　1．.N+1模块化冗余UPS

　　2．可监测的配电PDU系统

　　3．.环境监测系统

　　4．散热系统

　　5．可联网集中监控系统

　　6．放置IT设备的192机架

　　7．电源和数据电缆布线

　　8．负载再分配断路器群

　　9．安全门锁

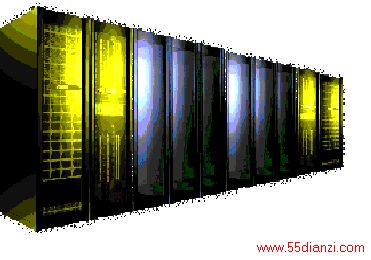

图7 “英飞”B型系列的外形图

　　七、“英飞”系列所体现出的功能和优势

　　1.系统的整体性。“英飞”系列就是一个实际上的小机房。只需将市电接到它的PDU上和将IT设备放入包括电源在内预留好的位置，整个系统就可运行了。一个40kW的系统只需4个小时即可安装完毕并投入运行。节省了用户的投资、时间和诸多麻烦。

　　2.提高了系统的可用性。由于系统是模块化冗余结构，电源故障不影响运行，宏观上可做到平均修复时间MTTR=0。

　　3.方便增容和移动。用户可边投资边建设，使资金得到合理的应用。由于是标准机柜结构，拆装方便，所以搬家容易、快捷、无浪费或少浪费。

　　4.安全。由于设有安全门锁，未经授权人员无法接触机器，避免了人员造成的各种故障。

　　5.便于IT设备集中。由于IT机柜与多家IT设备结构兼容，方便了数据中心的改造和IT设备的集中。

　　6.良好冷却功能。高温是可靠性的天敌。一般IT机柜的冷却能力低于2kW，由于“英飞”系列引入了气流分配单元，可将每个IT机柜的冷却能力提高到4kW~8kW，满足了IT设备集中的要求。

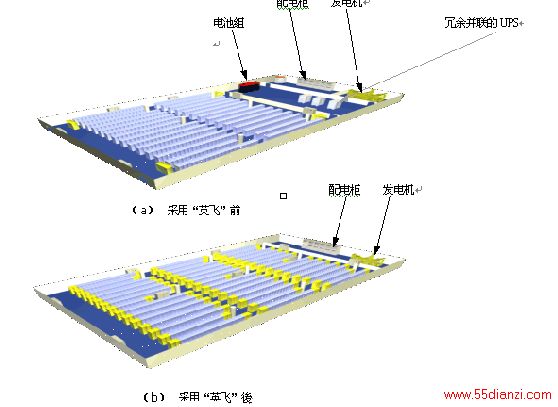

　　7.节约空间。由于将原来的整体保护变为区域保护，优化了机房空间的应用，图8示出了这种情况。

　　8.完善的管理系统。完善的管理可预警故障，完善的故障指示可缩短修复时间和降低了对值班人员的知识要求。尤其对负载电流的的监测可具体到每一台设备，从而可预防过载事件的发生。

　　9.方便了用户和厂家的沟通。用户面对的只有两家：一家是IT厂家，一家是“英飞”厂家，改变了多头服务的弊病，减轻了用户的负担、节约了用户的时间，也促进了用户和厂家的关系，从而保证了服务的可靠性和及时性。

　　10.“英飞”除B系列外还有A系列和C系列。A系列的供电功率范围是6kW~12kW，可带12个IT机柜。C系列的供电功率范围是320 kW ~1280kW，可带几百个IT机柜。

　　“英飞”系列的出现正是体现了数据中心供电理念的改变。目前还只是将冷却系统的气流分配单元引入系统，随着IT机柜功率密度的进一步增加，冷却需进一步加强。比如刀片服务器的出现已向冷却系统提出了更高的要求（一个IT机柜插满刀片服务器后的功率将达到20kW），采用气流分配、导向和提速技术已无济于事。随着技术的进一步发展发展，将制冷单元直接引入“英飞”系统的时代已不很遥远。NCPI概念的含义将进一步扩大与发展。
