配电网专用24V直流不间断电源设计

　　t(V1，I1)=t(V1－Vx2＋Vx1，I2)×I2/I1（2）

　　式中：t(V1，I1)是以I1放电，当电池电压达到V1时剩余的时间；

　　Vxn是各电流相应的修正电压。

　　I2的选择考虑就近的原则以保证预测的准确度。选择最近一次放电结果进行预测，例如：上次用0.1C放电，这次要预测0.2C，则I2取0.1C。这是因为电池的物理化学状态随时在变，时间越靠近，结果应该越准确。该方法预测剩余时间的误差在15min以下，在实际应用中可以提高时间和电压的测量精度从而提高预测的准确度。

　　4）预测表的修正 预测表的修正在电池放电至截至电压时进行分为几种情况：

　　（1）放电结束前，电池恒流放电，对该恒流值下的放电预测表进行修正；

　　（2）放电完毕前，电池经过几种电流放电，通过时间折算公式（2）修正这几种电流相应电压预测表；

　　（3）在不同温度下，按－4mV/℃进行修正。

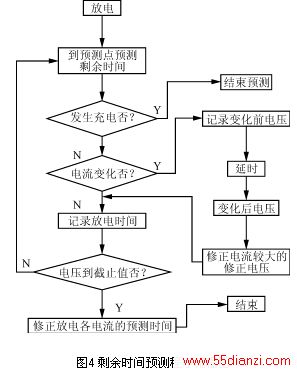

　　图4为剩余时间预测程序流程图。




　　这种预测方法的优点在于：

　　——不需要大量的预设曲线；

　　——不需要增加多余的测量设备，充分利用原有系统的电压电流测量系统；

　　——随着运行时间的增加，预测准确度增加；

　　——这种预测方法可以根据需要调整存储器的容量，以提高精度。

　　4 结语

　　本文所介绍的直流不间断电源系统可靠性高，具有较好的EMC性能，电池检测方案简易，控制操作方便，剩余时间的预测方法简单实用，软硬件的设计简单而灵活。通过在变电站现场使用的情况看来，效果很好。
