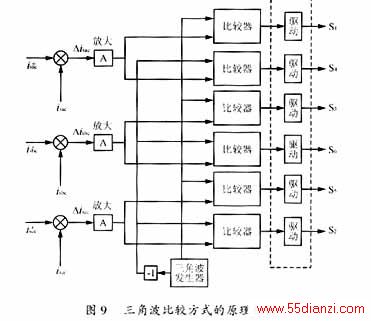

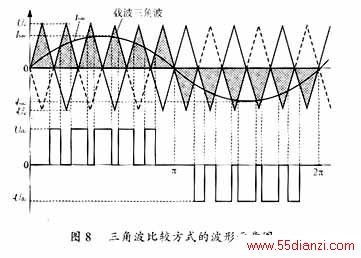

与isac的偏差Δisac经放大器A放大后再与三角波进行比较。放大器A采用比例放大器或比例积分放大器。这种控制方式是基于将Δisac控制到最小来进行设计的。其优点是输出电压中的谐波含量较小，只含有与三角波频率相同的谐波，滤波比较容易。其缺点是硬件比较复杂，跟踪误差稍大，响应速度稍慢。
Delta逆变器的开关器件，可以选用1200V/600A的IGBT，也可以采用1200V/300A的IGBT2只并联，相应的驱动器，可以与IGBT配套购买。例如对于1200V/300A的IGBT，可以选用EXB851或EXB841型栅极驱动混合IC驱动器。
5试验波形

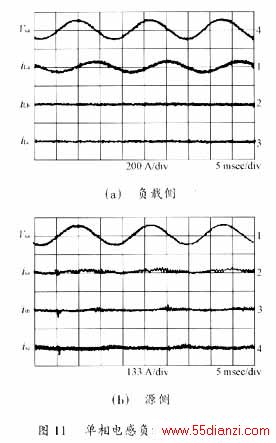

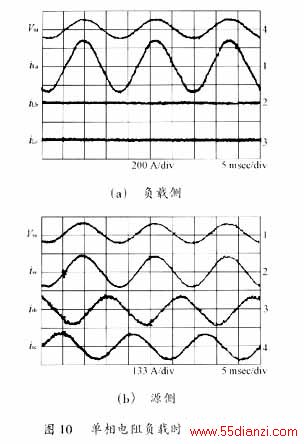

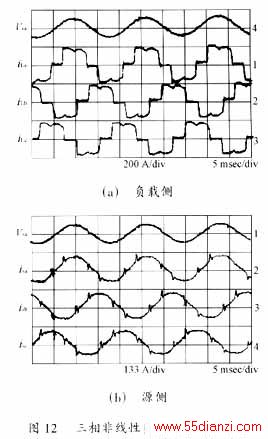

图10给出了单相电阻负载时的源侧与负载侧的试验波形，可以看出源侧电流是三相对称的，说明功率调节器可以对不平衡负载进行补偿；图11给出了单相电感负载时的源侧与负载侧的试验波形，可以看出源侧电流是几乎为零的三相对称电流，说明功率调节器可以对无功电流和不平衡负载进行补偿；图12给出了三相非线性负载时的源侧和负载侧的试验波形，可以看出源侧电流基本上是正弦的三相对称电流，说明功率调节器可以对负载的谐波电流进行补偿。
6结语
从上面的分析和试验波形可知，功率调节器具有如下的作用：
1）可以对不平衡负载进行补偿，不管三相负载如何不对称，经功率调节器补偿后，能使机组的电流成为三相对称的电流，在带单相负载时机组可以提供额定的输出功率；
2）可以补偿负载的无功功率电流，使机组的输出功率因数接近于1；
3）可以补偿负载的谐波电流，使机组的输出电流为基本纯净的三相对称正弦波电流。
