1 概述 目前，供配电产业的发展及可靠性对国民经济的发展起着举足轻重的作用，全国各地重点工程项目、标志性建筑/大型公共设施等大面积多变电所用户的急剧增加，对供配电系统的可靠性、安全性、实时性、易用性、兼容性及缩小故障影响范围提出了更高的要求。 安科瑞的Acrel-2000型电力监控系统软件借助了计算机、通信设备、计量保护装置等，为系统的实时数据采集、开关状态检测及远程控制提供了基础平台。该电力监控系统可以为企业提供“监控一体化”的整体解决方案，主要包括实时历史数据库AcrSpace、工业自动化组态软件AcrControl、电力自动化软件AcrNetPower、“软”控制策略软件AcrStrategy、通信网关服务器AcrFieldComm、OPC产品、Web门户工具等，可以广泛地应用于企业信息化、DCS系统、PLC系统、SCADA系统。
2 电力监控系统宜选电力监控仪表 电力监控仪表是针对电力系统、工矿企业、公用设施、智能大型公共建筑的电力监控需求而设计的。它能高精度的测量所有常用的电力参数，如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等，采用可视度高的LCD来显示仪表测量参数和电网系统的运行信息。电力监控仪表功能、型号繁多，价格也各不相同，因此，应合理选配，达到较佳的性价比。
3 电力监控表计的选型方案 1．中压 应用场合 型号 主要功能 进线保护
M5-F LCD显示、线路保护测控装置、测控一体化装置、故障录波、SOE事件记录、通讯 电动机保护 M5-M LCD显示、电动机保护、测控一体化装置、故障录波、SOE事件记录、通讯 备自投保护 M5-B LCD显示，备自投保护、测控一体化装置、故障录波、SOE事件记录、通讯 电容器保护 M5-C LCD显示，补偿电容器的全面综合保护、测控一体化装置、故障录波、SOE事件记录、通讯 变压器保护 M5-T LCD显示、配变电保护测控装置、测控一体化装置、故障录波、SOE事件记录、通讯 综合自动化保护 M5-X LCD显示、变电站公用装置、测控一体化装置、故障录波、SOE事件记录、通讯 PT柜 M4-U LCD显示、两段PT供电切换，PT柜的全面综合保护、测控一体化装置、故障录波、SOE事件记录、通讯 固定柜、手车柜、3~35kV中置柜、环网柜等多种开关柜
ASD200 一次电路模拟图、带电显示、温湿度显示及加热除湿控制、分合闸、储能、远方/就地、柜内照明操作、人体感应及语音功能 ASD300 一次电路模拟图、带电显示、温湿度显示及加热除湿控制、分合闸、储能、远方/就地、柜内照明操作、人体感应及语音功能、测所有电参量（含电能）
2．低压 适用场合 型号 主要功能 高压重要回路或低压进线柜
ACR330ELH LCD显示、全电参量测量（U、I、P、Q、PF、F、S）；四象限电能计量、复费率电能统计；THDu，THDi、2-31次各次谐波分量；电压波峰系数、电话波形因子、电流K系数、电压与电流不平衡度计算；电网电压电流正、负、零序分量（含负序电流）测量；4DI+3DO（DO3做过压、欠压、过流、不平衡报警）；RS485通讯接口、Modbus协议或DL/T645规约 低压联络柜、 出线柜
ACR220EL LCD显示、全电参量测量（U、I、P、Q、PF、F）；四象限电能计量、复费率电能统计、最大需量统计；4DI+2DO；RS485通讯接口、Modbus协议 低压无功补偿柜
ARC-12/J 6-12路控制、过压保护、谐波保护、投切延时设定、12DI；RS485通讯接口、Modbus协议 低压出线柜 （马达回路）
ARD系列 测量三相电流、定值查询、定值整定、过载、断相（不平衡）、堵转、欠载、外部故障、阻塞、欠压等保护功能、8DI+4DO、电能管理、漏电保护、SOE记录、多种起动模式、RS485通讯接口、Modbus协议 低压出线柜 （照明回路）
AMC16-1E9/K AMC16-3E3/K 9路单相（3路三相）I、U、P、Q、F测量；有功电能计量；18DI+1DO、RS485通讯接口、Modbus协议
PZ48L-AI3 LCD显示，三相电流测量，倍率任意设置 动力柜
PZ96L-AI3/KC LCD显示、测量三相电流、4DI+2DO RS485通讯接口、Modbus协议 低压配电终端电流、电能采集，开关量采集及自动控制
ARTU-K32 遥信单元 32路开关量采集、SOE事件记录、RS485通讯接口、Modbus协议 ARTU-J16 遥控单元 16路继电器输出、SOE事件记录、RS485通讯接口、Modbus协议 ARTU-P32 遥脉单元 32路脉冲量采集、RS485通讯接口、Modbus协议 ARTU-M32 遥测单元 交、直流0-20mA、4-20mA，32路模拟量信号采集、RS485通讯接口、Modbus协议 中高压开关柜、端子箱、环网柜、箱式变电站内部空气温、湿度控制，防止电气爬电、闪络造成事故
WHD系列 温、湿度控制、加热器断线故障报警 RS485通讯接口、Modbus协议 水电厂、火电厂、大型变电站、母线、变压器绕组等温度的测量，防止因温升过高产生故障
ARTM系列 1~16路温度巡检，热电阻信号输入；RS485通讯接口、Modbus协议；2路继电器输出

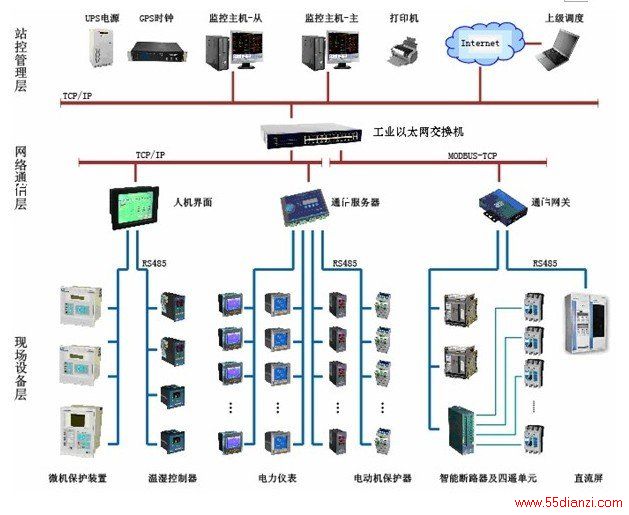

4 电力监控系统 4.1 结构 安科瑞Acrel-2000电力监控系统是基于10kV及以下变配电系统的监测与管理，该系统由管理层（站控层）、通信层（中间层）、间隔层（现场监控层）三部分组成，见图1。
