基于电力监控仪表的电力监控系统设计与选型方案

图1 电力监控拓扑图     4.2 功能 4.2.1 友好的人机交互界面（HMI） 标准的变配电系统具有CAD一次单线图显示中、低压配电网络的接线情况；庞大的系统具有多画面切换及画面导航的功能；分散的配电系统具有空间地理平面的系统主画面。主画面可直观显示各回路的运行状态，并具有回路带电、非带电及故障着色的功能。主要电参量直接显示于人机交互界面并实时刷新。 4.2.2 用户管理 本软件可对不同级别的用户赋予不同权限，从而保证系统在运行过程中的安全性和可靠性。如对某重要回路的合/分闸操作，需操作员级用户输入操作口令外，还需工程师级用户输入确认口令后方可完成该操作。 4.2.3 数据采集处理 Acrel-2000型电力监控系统可实时和定时采集现场设备的各电参量及开关量状态（包括三相电压、电流、功率、功率因数、频率、电能、温度、开关位置、设备运行状态等），将采集到的数据或直接显示、或通过统计计算生成新的直观的数据信息再显示（总系统功率、负荷最大值、功率因数上下限等），并对重要的信息量进行数据库存储。 4.2.4 趋势曲线分析 系统提供了实时曲线和历史趋势两种曲线分析界面，通过调用相关回路实时曲线界面分析该回路当前的负荷运行状况。如通过调用某配出回路的实时曲线可分析该回路的电气设备所引起的信号波动情况。系统的历史趋势即系统对所有已存储数据均可查看其历史趋势，方便工程人员对监测的配电网络进行质量分析。 4.2.5 报表管理 系统具有标准的电能报表格式并可根据用户需求设计符合其需要的报表格式，系统可自动统计。可自动生成各种类型的实时运行报表、历史报表、事件故障及告警记录报表、操作记录报表等，可以查询和打印系统记录的所有数据值，自动生成电能的日、月、季、年度报表，根据复费率的时段及费率的设定值生成电能的费率报表，查询打印的起点、间隔等参数可自行设置；系统设计还可根据用户需求量身定制满足不同要求的报表输出功能。 4.2.6 事件记录和故障报警 系统对所有用户操作、开关变位、参量越限及其它用户实际需求的事件均具有详细的记录功能，包括事件发生的时间位置，当前值班人员事件是否确认等信息，对开关变位、参量越限等信息还具有声音报警功能，同时自动对运行设备发送控制指令或提示值班人员迅速排除故障。 4.2.7 五遥功能 Acrel-2000型电力监控系统不仅能实现常规的“遥信”、“遥控”、“遥测”、“遥调”功能，还可以实现“遥设”功能。 遥信：实时对开关运行状态、保护工作等开关量进行监视。计算机实时显示和自动报警。 遥控：通过计算机屏幕选择相应的站号、开关号、合/分闸等信息，并在屏幕上将选择的开关状态反馈出来，确认后执行，实时记录操作时间、类型、合开关号等。 遥测：通过计算机实时对系统电压、电流、有功功率、无功功率、功率因数、超限报警、频率进行不断地采集、分析、处理、记录、显示曲线、棒图，自动生成报表。 遥调：用于有载变压器的调压升/降。 遥设：用于远方修改分散继电保护装置的定值、控制字；以及调整各种仪表的工作状态。 4.2.8 性能指标 序号 内   容 指标 序号 内   容 指标 1 事件记录正确率 ≥99.9% 8 事故时遥信变位传送时间 ≤1s 2 遥信正确率 100% 9 事故推画面时间 ＜2s 3 遥控正确率 100% 10 遥信变位 ＜1s 4 遥调正确率 100% 11 遥控过程完成 ＜3s 5 遥测正确率 ≥99.9% 12 模拟量测量综合误差 ＜0.5% 6 重要遥测更新周期 ＜2s 13 电网频率测量误差 ＜0.01Hz 7 一般遥测更新周期 ＜3s         4.3 软件画面

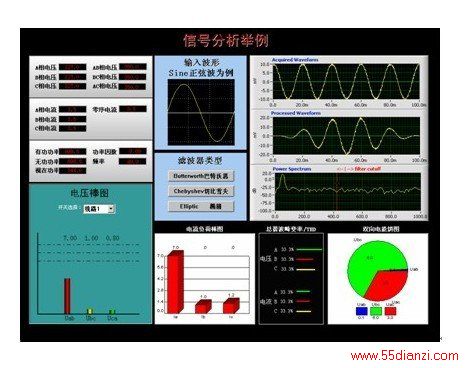

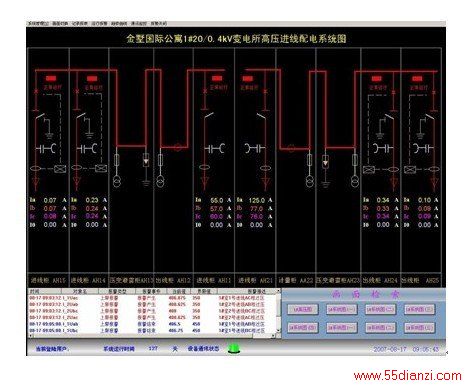

    4.3.1 主接线图画面 4.3.2 电压、电流波形计数值显示界面，以及棒图、饼图的显示。

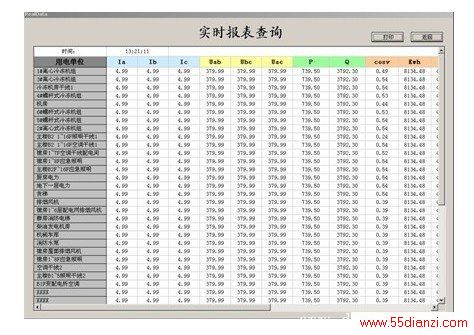

  4.3.3 对某个用电单位的不同用电设备进行实时的报表查询和显示，并可以打印输出。

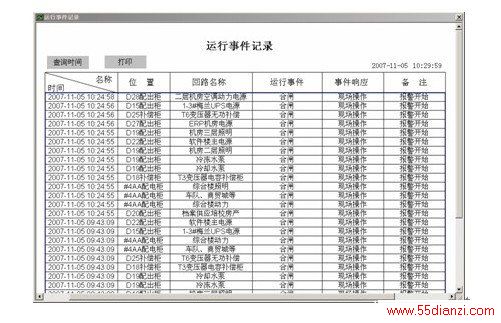

  4.3.4 运行事件记录查询及打印输出

6 系统报价



 单位：元（RMB） 名称 型号 单位 面价 备注 监控主机 IPC610H/PIV2.8G/1G/120G/166x DVD/KB+MS/D-Link530+外设 台 8500 均可用户自备，以当时市场价格为准，该报价仅供参考 显示器 三星19寸液晶显示器 台 3000 三星22寸液晶显示器 台 3800 打印机 HP LaserJet 1020 A4 台 2500 EPSON-LQ1600KIIIH A3 台 4000 UPS电源 山特C1KS 台 5000 山特C2KS 台 6500 通讯线缆 五类线 米 4.6 屏蔽双绞线RVVP 2×1.0 米 5.6 光纤（多模） 米 6.6 通讯机柜 1200×600×600 面 3000 2200×600×600 面 5000 光电转换 HTB-1000 只 750 远距离传输 终端盒 只 60 尾纤 面 50 耦合器 面 50 熔接点 个 50 通讯转换 扩展卡ACRNET-PCI/4 块 3000 扩展卡 串口服务器ACRNET-PORT（2口） 只 3000 串口服务器 串口服务器ACRNET-PORT（4口） 只 5500 通讯前置机ACRNET-UC02（2口） 只 4000 通讯前置机 通讯前置机ACRNET-UC04（4口） 只 6000 通讯前置机ACRNET-UC08（8口） 只 11500 通讯管理机ACRHMI 台 30000 人机界面 组网设备 网络交换机EDS-208 台 3000 局域组网 网络交换机EDS-408 台 8500 监控软件 Acrel监控组态软件V6.0 系统组态软件 图形组态软件 电能管理软件 数据库软件 套 3万 设备数量1～10 4万 设备数量11～20 6万 设备数量21～40 8万 设备数量41～80 10万元以上 设备数量80以上 双机版   套   单机价格×1.5 数据转发 每+1用户 套 3000   Web发布 每+1用户（总用户数≤5） 套 5000   中压仪表 M5-F 台 1.8万   M5-M 台 1.8万   M5-B 台 1.8万   M5-C 台 1.8万   M5-T 台 1.8万   M5-X 台 1.8万   M4-U 台 1.5万   ASD200 台 2900   ASD300 台 4500   低压仪表   ACR330ELH 台 4860   ACR220EL 台 3880   ARC-12/J 台 1420   ARD系列 台 根据不同的额定电流   AMC16-1E9/K 台 3550   AMC16-3E3/K 台 3550   PZ48L-AI3 台 1060   PZ96L-AI3/KC 台 1460   ARTU-K32 台 3200   ARTU-J16 台 3200   ARTU-P32 台 3200   ARTU-M32 台 3800   WHD96-22 台 660   ARTM-8/JC 台 1620   注：中、低压电力监控仪表可按上述报价的70%优惠供应。   7 结束语   在电力监控系统中配置电力监控仪表，具有实施简明，投资少等显著优点，可以方便和实时地监控配电系统的运行状态，对现场的用电设备进行统一管理，免去工作人员到现场记录的繁琐工作，系统对各种用电设备的历史运行数据和状态进行管理分析，便于维护人员明确设备状况，制定详细的设备维护计划，减少工作人员，提高效率。系统在胜利油田、沈阳故宫、天津土地交易所等项目中运行，取得了较好的社会效益和经济效益。 1、   赵斌，研究方向为能源管理系统、变配电智能监控技术 Tel:021-69158305 13917437076  Fax:021-69158302 Email:acrellsh@.163.com
