终端电能计量表计品种及选型方法

终端电能计量表计品种及选型方法

点击数:7500 次   录入时间:03-04 11:45:20   整理:http://www.55dianzi.com   低压电器
 1、概述 终端电能计量表计采用DIN35mm导轨式安装结构、LCD显示,测量电能及其它电参量,可进行时钟、费率时段等参数设置,并具有电能脉冲输出功能;可用RS485通讯接口与上位机实现数据交换。 该电能表具有体积小巧、精度高、可靠性好、安装方便等优点,性能指标符合国标GB/T 17215、GB/T 17883和电力行业标准DL/T614对电能表的各项技术要求,适用于政府机关和大型公建中对电能的分项计量,也可用于企事业单位作电能管理考核。 2、国内主要品牌及型号 国内生产终端电能计量表计厂家、型号品牌繁多,主要常见的产品有:威胜电表DSSD331/DTSD341、DSSD331/DTSD341多功能电表;哈表DS (T)S103、DS(T)SD103FX多功能电表;长仪电表DS系列、DTY35系列;林洋电表DSS72/DTS72、DSS71/DTSF71、DSSY72/DTSY72、DSS(X)71/DTS(X)71、DSSD71/DTSD71;三星电表DSS188/DTS188、DSSY188/DTSY188、DXS188-1/DXS188、DTSF188F型、DTSD188/DSSD188 B型;华仪DTSD3、DTSF3-111/DSSF3-111、DTSD3/DSSD2-V1、DXS3/DXS4型、DTS3/DSS3型、DTS(X)3/DSS(X)3、DTSY3/DSSY3型多功能电表;上海安科瑞ADL100-E、ADL100-EF、ADL300-E、ADL300-EF,作为终端配电电能计量使用(可与施耐德电气DPN微断、NC100H断路器、C65N、C65L、C45、C63断路器;ABB公司S200、S230、S250S、S270、S091、S280、S500、S700断路器,F360、F370、F390、F660、DS650断路器;西门子5SX、5SM、5SU;海格MC、MD、NM断路器;三菱电机BH、BH-P、BH-D6、BH-D10、BH-SM3、M6、PSM9;GE公司E3000、G6000、H10000小型断路器、奇胜E4CB、E4EB/M、E4EL小型断路器,沈阳(213)金钟-默勒FAZ系列小型断路器,鑫明PX300系列小型断路器,正泰NB1-63、NB1L-40、NL1-63系列小型断路器,德力西CDB1、CDB1L系列,新安电器XA10、XA10LF小型断路器,佛山开关厂DZ128LE(DZ47LE)断路器配套安装使用,主要安装在照明箱、动力箱做电能计量使用);科陆DSSD/DTSD718/719型、DSSF/DTSF720、DSS(X)/DTS(X)720、DSS/DTS720-BP、DXS720/721、DTSY720、DTSI720电表;浩宁达DTSD/DSSD22-SS1、DT(S)S122、DXS122、DXS123、DT(S)SD22-P、DT(S)SF122、DTS(X)122/DDS(X)122、DT(S)SD22(Y)电表等等。   3、适用环境 Ø         正常工作温度:-10℃~+45℃ Ø         极限工作温度:-20℃~+60℃ Ø         储存温度:-40℃~+70℃ Ø         相对湿度:≤95%(无凝露) Ø         海拔高度:≤2500m 4、技术参数

项   目 性能参数 电气 特性   参比电压 AC220V 工作电压 0.7Un~1.2Un 电流规格 5(30)A 额定频率 50Hz 准确度等级 有功1.0级 电压线路功耗 ≤1W,5VA 电流线路功耗 ≤1VA 电能脉冲输出 光耦隔离,集电极开路输出,脉宽80ms±20ms 机械特性 外形尺寸 18×91×64mm,1模数 最大接线能力 6mm2 环境 条件 工作温度 -20℃~+60℃ 存储温度 -40℃~+70℃ 相对湿度 ≤95℅(无凝露)

                                    5、产品规格及功能                             产品选型一览表                       型号 功能特性 DDS1352 DDSF1352 DTSF1352 DTSD1352 ADL10-E ADL100-E ADL300-E ADL3000-E 应用 场合 单相回路 √ √     三相回路     √ √ 电流规格 5(30)A √       1.5(6)A   √ √ √ 5(20)A   √ √ √ 10(40)A   √ √ √ 20(80)A   √ √ √ 接线方式 直接接入 √ √ √ √ 经CT接入   √ √ √ 实时 测量 电流/电压   √   √ 有功/无功/视在功率       √ 功率因数/频率       √ 最大需量       √ 实时 计量 有功电能 √ √ √ √(带方向) 无功电能       √(带方向) 复费率电能   √ √ √ 费率 时段 尖     √ √ 峰   √ √ √ 平   √ √ √ 谷   √ √ √ 时段   8时段 8时段 8时段 时间 显示 年月日   √ √ √ 时分秒   √ √ √ 通讯 Modbus-RTU   √ √ √ DL/T645   √(可选) √(可选) √(可选) 注:ADL10-E、ADL100-E、ADL300-E、ADL3000-E为出口专用型号。 6、产品介绍 6.1  DDS1352计量仪表 6.1.1  功能 ● 计量                                                                                                         计量单相有功总电能,反向计入总电能              ● 显示    6位宽温型LCD显示;有功电能脉冲LED指 ● 输出    有功电能脉冲输出,无源光电隔离型输出端口

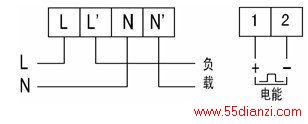

6.1.2  外形尺寸(mm)             正视图                           侧视图     6.1.3  接线端子




6.2  DDSF1352计量仪表 6.2.1  功能 ● 计量    计量单相有功总电能,反向计入总电能并单独累计 ● 测量    测量单相电压、电流
● 分时    百年日历、时间,闰年自动切换,最大可设置3个费率,8时段,时段最小间隔1分钟 ● 结算    电表内存储3个月的历史结算数据,电能结算日缺省设置为月末24时(月末结算) ● 显示    7位宽温型LCD显示;有功电能脉冲、当前费率LED指示
● 输出    有功电能脉冲输出,无源光电隔离型输出端口 ● 通讯    支持RS485通讯接口,通讯规约可选(MODBUS-RTU或DL/T645规约) 6.2.2  技术参数 项  目 性能参数 电气 特性   参比电压 AC220V 工作电压 0.7Un~1.2Un 电流规格 1.5(6)A、5(20)A、10(40)A、20(80)A 额定频率 50Hz 准确度等级 有功1.0级 时钟准确度 日误差≤0.5s/d 电压线路功耗 ≤1W,5VA 电流线路功耗 ≤1VA 电能脉冲输出 光耦隔离,集电极开路输出,脉宽80ms±20ms 通讯 RS485接口,MODBUS-RTU协议(或DL/T645规约) 机械特性 外形尺寸 76×89×74mm,4模数 最大接线能力 25mm

[1] [2] [3]  下一页
