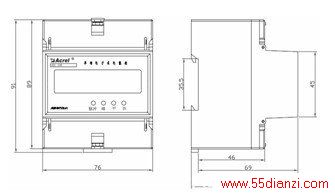

2 环境 条件 工作温度 -20℃~+60℃ 存储温度 -40℃~+70℃ 相对湿度 ≤95℅（无凝露） 6.2.3 外形尺寸(mm) 正视图 侧视图
6.2.4 接线端子

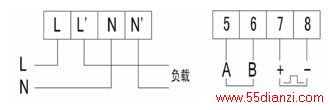

直接接入

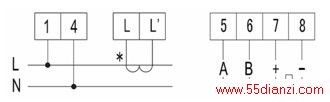

经CT接入 6.3 DTSF1352计量仪表 6.3.1 功能 ● 计量 计量总有功电能，反向计入总电能
● 分时 百年日历、时间，闰年自动切换，最大可设置4个费率，8时段，时段最小间隔1分钟 ● 结算 电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时（月末结算） ● 显示 7位宽温型LCD显示；有功电能脉冲、当前费率、分相有电、功率反向LED指示
● 输出 有功电能脉冲输出、时钟脉冲输出，无源光电隔离型输出端口 ● 通讯 支持RS485通讯接口，通讯规约可选（MODBUS-RTU或DL/T645规约） 6.3.2 技术参数 项 目 性能参数 电气 特性 参比电压 AC 3×220/380V 工作电压 0.7Un~1.2Un 电流规格 1.5(6)A、5(20)A、10(40)A、20(80)A 额定频率 50Hz 准确度等级 有功1.0级 时钟准确度 日误差≤0.5s/d 电压线路功耗 ≤2W，5VA 电流线路功耗 ≤1VA 电能脉冲输出 光耦隔离，集电极开路输出，脉宽80ms±20ms 通讯 RS485接口，MODBUS-RTU协议（或DL/T645规约） 机械特性 外形尺寸 126×89×74mm，7模数 最大接线能力 25mm

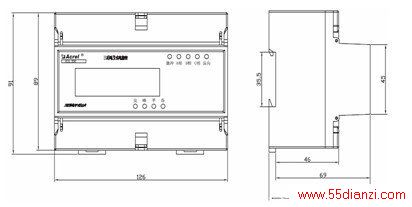

2 环境 条件 工作温度 -20℃~+60℃ 存储温度 -40℃~+70℃ 相对湿度 ≤95℅（无凝露） 6.3.3 外形尺寸(mm) 正视图 侧视图
6.3.4 接线端子

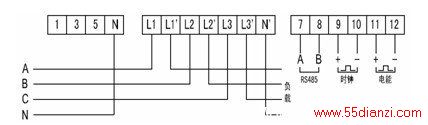

三相四线直接接入

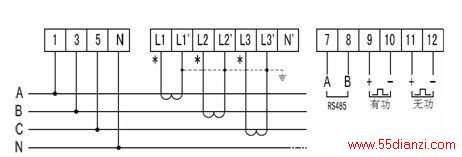

三相四线经CT接入 6.4 DTSD1352计量仪表 6.4.1 功能 ● 计量 计量总的正反向有功和无功电能（4象限电能）
● 测量 测量分相电压、分相电流、分相及总的有功功率、无功功率和视在功率、分相及总的功率因数、电网频率 ● 需量 有功、无功功率最大需量统计
● 分时 百年日历、时间，闰年自动切换，最大可设置2个年时区、2套时段表、4个费率，8时段，时段最小间隔1分钟 ● 结算 电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时（月末结算） ● 显示 7位宽温型LCD显示；有功电能脉冲、无功电能脉冲、报警、相序、失压、当前费率LED指示 ● 输出 有功电能脉冲输出、无功电能脉冲输出，无源光电隔离型输出端口 ● 通讯 支持RS485通讯接口，通讯规约可选（MODBUS-RTU或DL/T645规约） 6.4.2 技术参数 项 目 性能参数 电气 特性 参比电压 AC 3×220/380V，AC 3×380V 工作电压 0.7Un~1.2Un 电流规格 1.5(6)A、5(20)A、10(40)A、20(80)A 额定频率 50Hz 准确度等级 有功0.5级，无功2.0级 时钟准确度 日误差≤0.5s/d 电压线路功耗 ≤2W，5VA 电流线路功耗 ≤1VA 电能脉冲输出 光耦隔离，集电极开路输出，脉宽80ms±20ms 通讯 RS485接口，MODBUS-RTU协议（或DL/T645规约） 机械特性 外形尺寸 126×89×74mm，7模数 最大接线能力 25mm

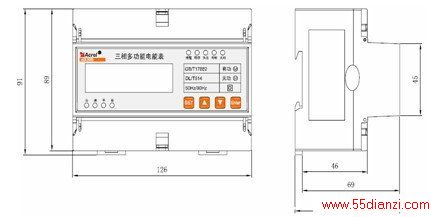

2 环境 条件 工作温度 -20℃~+60℃ 存储温度 -40℃~+70℃ 相对湿度 ≤95℅（无凝露） 6.4.3 外形尺寸(mm) 正视图 侧视图
6.4.4 接线端子

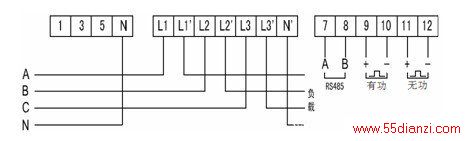

三相四线直接接入
