4.延时开关的应用
延时开关可用于控制灯泡。
（1）若要控制6V、0.3A 小灯泡，可按图A 接线·。在印刷板上将继电器1.4 脚用导线接通（导线直接焊在印刷板铜箔上），小灯泡可接在继电器3 端和电源负极之间。这时若按一下按钮开关，小灯泡发光，延时几十秒后自动熄灭。
（2）若要控制220V40w 照明灯，可参考图B 的接法。将印刷电路板上A、C 两端做为开关。由于电路使用220v 交流电，安装时要特别注意安全。应在老师指导下操作。电路板应封装在绝缘盒中，才可以使用。
延时开关装置，可安装在楼道、楼梯中。用于夜间照明，可做到“人走灯灭”。也可用于暗室冲洗照片时的曝光箱的光源，可控制曝光时间。
5 自动控制开关电路
将延时开关电路稍做改动，可制成自动控制开关。
5.1 光控开关电路

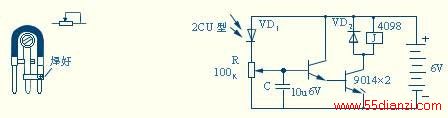

光控开关电路如图4。感光元件采用2cu 型光电二极管。光电二极管的电阻值随光照强度的增大而减小。调节R 可动触点的位置，可在一定光照强度下，使晶体管V１V２导通。继电器吸合。电解电容器C 起延时作用，防止在临界状态下，继电器工作不稳定。R 可调节临界光照强度值，其可动触点越向上调，启动光控开关的光强临界值越小，光控开关越灵敏（注意，可动触点不能置于最下端）。
光控开关可用来控制电灯”。若用常闭触点１和2，可形成“天亮灯熄”的控制作用。若使用常开触点１和3，可形成“光照灯亮”的控制作用。
图4 光控开关电路
5.2 温控开关电路
温控开关电路如图5。
