若Ｃ取1000 微法，则延时时间可达5 分钟以上。继电器上并联的二极管起保护作用，防止继电器断电释放时，由于自感产生高电压损坏晶体三极管。
2.2 印刷电路板和元件规格

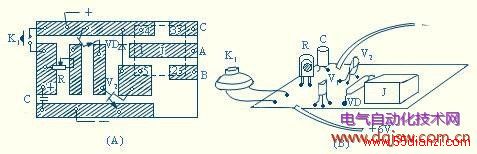

延时开关电路的印刷电路板如图3。
图3 印刷电路图和实物图
元件规格：
Ｊ继电器4098 型工作电压6V V1V2晶体三极管9014 VD 晶体二极管2CP10 或1N4001 Ｒ可调电阻器100k C 电解电容器100u/6V K1按钮开关。
2.3 焊接电路
a.将各元件做焊前处理、镀锡。
b.焊接继电器。将继电器插入印刷板上对应的小孔。将5 个引脚焊好。注意焊接时间要尽量短些，焊点应圆而小。
c.焊接Ｒ和Ｃ、可调电阻器Ｒ可如图3－27 焊好后再插入印刷电路板焊接。电解电容器C焊接时要注意正负引脚位置。
d. 焊接二极管VD。注意正负引脚位置，不可焊反。焊接时间尽量短些。
e. 焊接三极管V1V2。注意认清三极管三个极b、c、e。不可焊错。
f. 焊接电源引线和按钮开关引线，并接好按钮开关K1。
3 延时开关的调试和应用
a.检查印刷板上各焊点的焊接情况。注意虚焊和假焊。邻近的焊点间应清理干净，防止焊点间短路。
b.将可调电阻器R 活动触点调在中间位置接通6v 电源（可用2 个3V 的电源串联）。
