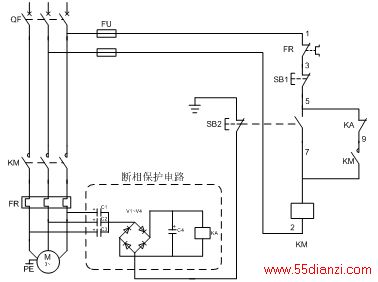

运行中的三相380伏电动机缺一相电源后，变成两相运行，如果运行时间过长则有烧毁电动机的可能。为了防止缺相运行烧毁电动机，可以采用多种保护方案。下图为一种三相电动机断相保护电路，当电动机运行时发生断相后三相电压不平衡，桥式整流则有电压输出，当输出的直流电压达到中间继电器KA动作值时，KA动作，于是与自锁触点串联的常闭触点断开，使KM线圈断电其主触头全部释放，电动机停止。
断相保护电路板
元件表：
C1、C2、C3 2.4μF/500V
V1~V4 2CP12×4
C4 100μF/50V
KA 直流12V继电器

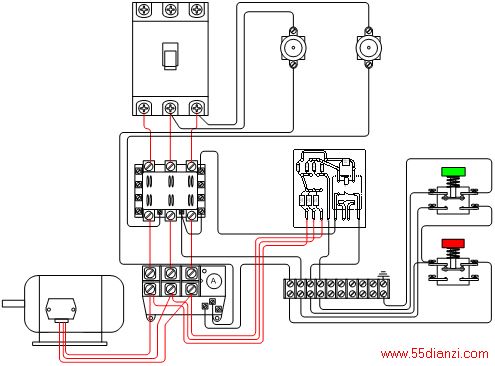

电动机断相保护电路（一式）接线示意图
