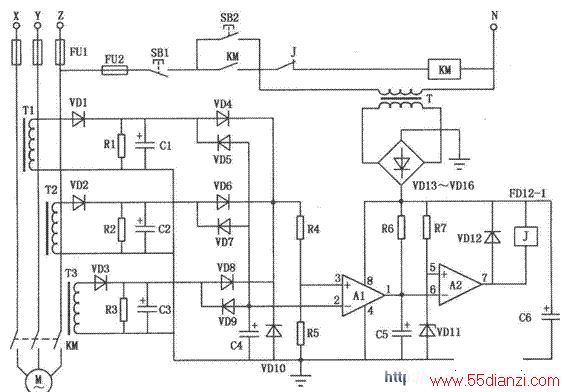

互感器Tl～T3的制作，可用市面上易购的环形铁氧体磁心，用Φ0.25mm的高强度漆包线，绕制150～250匝。匝数由电机功率大小决定，电机功率小可多绕。电源线从环中穿过，作为一次绕组。电容C1～C3用10μF／25V的电解电容器；C4用0.1μF／63V陶瓷片电容器；C6用470μF／25V的电解电容器；C5是抗干扰吸收电容，动作太灵敏时可增大C5的电容值，反之减小C5的值，其范围为4.7～33μF／25V。电阻Rl=R2=l.2kΩ，R4=390kΩ，R5=680kΩ，R6=15kΩ，R7=2kΩ，标称功率均为1／8W的RJ电阻。稳压二极管VD11，其稳压值为8V左右。其他二极管都用1N4004。
