自动控制系统的主要组成部分

自动控制系统的主要组成部分分别是:

(1) 测量元件与变送器它的功能是测量液位并将液位的高低转化为一种特定的、统一的输出信号(如气压信号或电压、电流信号等)。

(2)自动控制器它接受变送器送来的信号，与工艺需要保持的液位高度(即给定值)相比较得出偏差。并按照某种运算规律算出结果.然后将此结果用特定信号(气压或电流)发送出去。

(3)执行器通常指控制阀，它与普通阀门的功能一样，只不过它能自动地根据控制器送来的信号大小和方向自动地来改变阀门的开启度。

显然，这套自动化装置具有人工控制中操作人员的眼、脑、手的部分功能，因此，它能完成自动控制储槽中液位高低的任务。

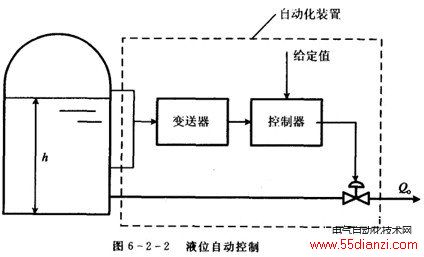

(4)被控对象在自动控制系统的组成中，除了必须具有上述的自动化装置外，还必须具有控制装置所控制和操纵的对象即生产设备。在自动控制系统中，将需要控制其工艺参数的生产设备或机器叫做被控对象，简称对象。图6-2-2所示的液体储槽就是这个液位控制系统的被控对象。化工生产中的各种塔器、反应器、换热器、泵和压缩机以及各种容器、储槽都是常见的被控对象，甚至一段输气管道也可以是一个被控对象。在复杂的生产设备中，如精馏塔、吸收塔等，在一个设备上可能有好几个控制系统。这时在确定被控对象时，就不一定是生产设备的整个装置。譬如说，一个精馏塔，往往塔顶需要控制温度、压力等，塔底又需要控制温度、塔釜液位等，有时中部还需要控制进料流量，在这种情况下，就只有塔的某一与控制有关的相应部分才是某一个控制系统的被控对象。例如，在讨论进料流量的控制系统时，被控对象指的仅是进料管道及阀门等，而不是整个精馏塔本身。
