电压波动和闪变的常用检测方法

1  电压波动与闪变的检测
1.1 调幅波检测
    要对电压波动与闪变进行有效的抑制，首先的任务就是要准确的提取出波动信号，通常将波动电压看成以工频额定电压为载波、其电压的幅值受频率范围在0.05~35Hz的电压波动分量调制的调幅波。因此，电压波动分量的检出方法可采用通信理论中大功率载波调制信号解调方法，用与载波信号同频同相的周期信号乘以被调信号，将电压波动分量与工频载波电压分离，通过带通滤波器得到波动分量。
    考虑电压波动分量，就是在基波电压上叠加有一系列的调幅波，为使分析简化又不失一般性，研究电压波动的检测方法可分析某单一频率的调幅波对工频载波的调制，将工频电压u(t)的瞬时值解析式写成：

式中：A为工频载波电压的幅值，ω₀为工频载波电压的角频率，m为调幅波电压的幅值，mcos(Ωt)为波动电压。

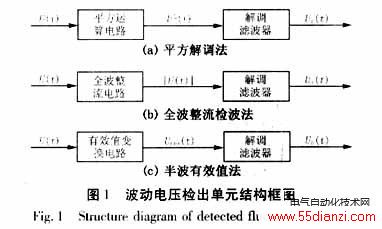

    目前，常用的波动电压检出方法有三种：平方解调检波法、全波整流检波法和半波有效值检波法，图1所示分别为三种方法的原理结构框图。

    (1)平方解调检波法
    国际电工委员会(IEC)推荐平方解调检测法，即将u(t)平方，然后利用解调带通滤波器检测出调幅波。经过0.05～30HZ的带通滤波器便能滤去直流分量和二倍工频分量，从而检测出mA²cos(Ωt)的调幅波即电压波动分量。这种方法较适合用数字信号处理的方法来实现。
    (2)全波整流解调检波法
    全波整流检波法的基本原理是将输入交流电压u(t)全波整流即进行绝对值运算后再经过解调带通滤波器后便取得波动信号。设u(t)经整流后的电压为g(t)，则g(t)可看作u(t)和幅值为±1、频率为工频的方波的乘积。将经过0.05～30HZ的带通滤波器便可检测出的调幅波即电压波动分量。
    这种方法较适合于模拟电路加以实现，英国ERA和法国EDF等闪变仪采用此方案。它跟平方检波法一样，都要通过带通滤波器保留调幅波，但存在检出误差，误差的大小取决于波动信号的频谱结构。
    (3)半波有效值检波法

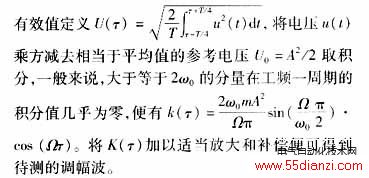

    半波有效值法是利用RMS/DC变换器将波动的输入交流电压变换成脉动的直流电压，再经解调带通滤波器后获得波动信号。RMS/DC变换器输出的直流电压值为输入交流电压的方均根值，其脉动成份即反映了输入电压方均根值的变化。根据半波

    这种方法，就实际线路而言，要将方均根值的计算时间准确地整定在半个工频周期是相当困难的，而且其元件参数整定较为困难。另外，该方法可去除直流分量和二倍工频分量等，只保留调幅波，但其中不会完全没有直流分量，仍需隔直和滤波。瑞士的MEFP型闪变仪，国产的VFF-1型电压波动闪变分析仪和日本的△V10测量仪等均采用每个周波求一个有效值。
    (4)小波多分辨率信号分解同步检波法及其它方法
    近年来一些新理论和新原理应用于调幅波检测。如，文献[3]提出了一种采用小波多分辨率信号分解和同步检波的电压闪变信号检测新方法，该方法用小波多分辨率信号分解滤波器取代同步检波器中的解调带通滤波器，可以检测出电压闪变信号的突变时间，包络信号中的各个频率分量及其幅度。但这种方法具有对信号所需采样数据多，运算量大，检测突变故障信号的故障时刻延时较大等特点，因而在采用小波多分辨率信号分解时，必须寻求快速小波函数及其相应小波变换。
    另外，文献提出了一种基于随机理论和导纳矩阵的随机电压闪变功率潮流法，这种方法可以计算出每条母线的最大电压波动值和闪变值，也能检测出闪变源对系统电压的冲击，但这种方法在实际应用中存在很大的难度。
1.2 闪变值的获得

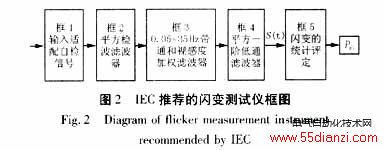

    闪变是由于电网电压的波动，所引起的灯光闪烁对人眼视觉产生刺激的响应。它不仅和电压波动大小有关，而且和波动的频率(即对工频电压的调幅频率)、照明灯具的性能及人的视感因素有关。因此，要获得闪变值，就必须在取得电压波动信号mcos(Ωt)的基础上，根据人眼视感度曲线进行相应的处理。国际电工委员会(IEC)依据1982年国际电热协会(UIE)的推荐，给出了检测电压闪变的设计规范，其框图如图2所示。

    框1为输入级，实现把不同等级的电源电压降到适合于仪器内部电路的电压值，此外也能产生标准的调制波用于仪器的自检。框2、3、4综合模拟了灯－眼－脑环节对电压波动的反应。其中框2反应灯光强度与电压的关系，给出与调制波幅值成线形关系的电压，具体参考前面调幅波的检测；框3的带通和视感度加权滤波器反应了人眼对不同频率的电压波动的敏感程度，通频带为0.05～35Hz；框4包含一个平方器和一个一阶低通滤波器，用来模拟人脑对光强变化的非线性响应和存储响应，框4的输出S(t)反应了人的视觉对电压波动的瞬时闪变视感度。然后对S(t)作不同处理可以反映电网电压的闪变情况^[5,6]。框5为闪变的统计分析，即根据框4输出的S(t)进行在线统计分析或将其输出滤波做离线统计分析求得并输出短时闪变严重度P_st。
    根据此原理和框图，可以设计出模拟式闪变检测仪和数字式闪变检测仪。模拟式闪变仪由于采用芯片实现滤波电路，具有处理速度快等特点，但对硬件电路要求较高，设计复杂；数字式检测仪滤波运算采用软件实现，计算量大，但结构简单，比较灵活。

2  电压波动与闪变的抑制
    目前，大部分用于改善和提高电能质量的补偿装置，它们也都具有抑制电压波动与闪变的功能^[6-9]，如静止无功补偿器(SVC)，有源滤波器(APF)，动态电压恢复器(DVR)，以及配电系统电能质量统一控制器等。下面分析比较这些装置在抑制电压波动与闪变方面的作用。
2.1 静止无功补偿器(SVC)
    电压闪变是电压波动的一种特殊反映，闪变的严重程度必将与负荷变化引起的电压变动相关，电压变动量通常按下式计算：

    式(1)中,ΔP、ΔQ分别为评价母线上电力负荷有功、无功变化量；R、X为从电源到评价母线段供电系统等值电阻和电抗；U_N为评价母线额定电压。 在10KV以上系统中，由于R远小于X，故有

式(2)中，S_K为评价母线上的三相系统短路容量。
    式(2)表明，在高电压或中压配电网中，电压波动主要与无功负荷的变化量以及电网的短路容量有关。在电网短路容量一定的情况下，电压闪变主要是由于无功负荷的剧烈变动所致，因此对于电压闪变的抑制，最常用方法是安装静止无功补偿装置(SVC)，目前这方面技术已相当成熟。但是，由于某些类型的SVC本身还产生低次谐波电流，须与无源滤波器并联使用，实际运行时有可能由于系统谐波谐振使某些谐波严重放大。因此，在进行补偿时，要求采用具有短的响应时间、并且能够直接补偿负荷的无功冲击电流和谐波电流的补偿器。
