自动循环控制线路

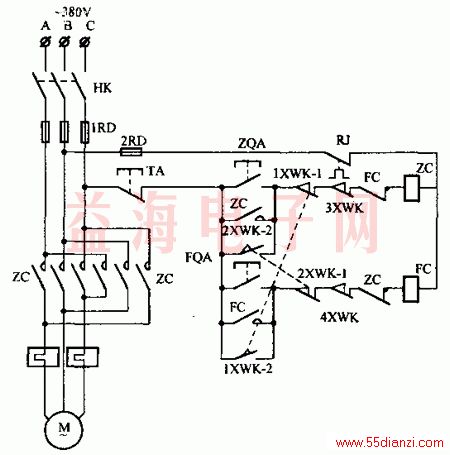

在有些生产机械中，要求工作台在一定距离内能自动循环移动，以便对工件连续加工。如图所示是工作台自动循环控制电路。按下ZQA，接触器ZC线圈获电动作，电动机起动正转，通过机械传动装置施动工作台向左运动；当工作台上的挡铁碰撞行程开关1XWK(固定在床身上)时，其常闭触点1XWK-1断开，接触器ZC线圈断电释放．电动机断电；与此同时1XWK的常开触点1XWK-2闭合，接触器FC线圈获电动作并自锁，电动机反转．施动工作台向右运动，这时行程开关1XWK复原。当工作台向右运动行至一定位置时，挡铁碰撞行程开关2XWK，使常闭肋点2XWK-1断开．接触器FC线圈断电释放，电动机断电，同时2XWK-2闭合，接通ZC线圈电路，电动机又开始正转。这样往复循环直到工作完毕。按下停止按钮TA，电动机停转，工作台停止运动。另外，还有两个行程开关3XWK、4XWK安装在工作台循环运动的方向上，它们处于工作台正常的循环行程之外，起终端保护作用，以防1XWK、2XWK失效，造成事故。
