可逆点动、起动混台控制线路

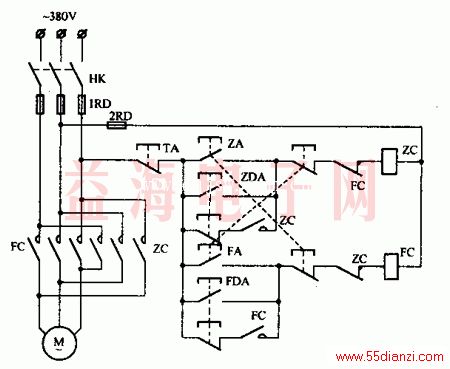

可逆点动、起动混合控制电路如图所示，它具有可逆点动、可逆运转功能．并设有触点、按钮双重联锁机构，使用时操作方便，工作原理见图。当按下点动按钮ZDA时，ZC线圈得电，电动机正转，同时又断开了ZC的自锁触点。当松开ZDA按钮时，接触器ZC失电断开，电动机停转。如Y要连续使电动机运行，可按下ZA按钮。此时接触器ZC得电吸合，ZC自锁触点自锁，松开ZA按钮后电动机继续运转。在按下按钮ZA时，按钮ZA的另一组常闭触点断开，这时即使按下FA反转按钮，FC线圈一定不会得电吸合，从而组成按钮联锁机构。另外，ZC的一组常闭触点串联于FC线圈回路中．接触器FC的一组常闭触点又串联于ZC的线圈回路中从而组成接触器联锁机构。
