按时间控制的自动循环电路

按时间控制的自动循环电路

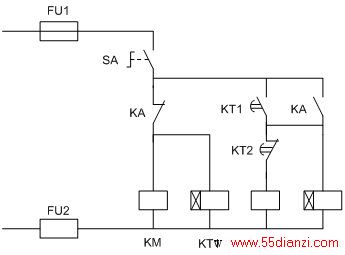

按时间控制的自动循环电路常用于间歇运行的设备。当控制开关SA置于运行位置时（接通），KM线圈有电，主触头吸合使设备运行；另外时间继电器KT1线圈也有电开始延时，当KT1达到整定时间后，其常开触点闭合，使中间继电器MA线圈得电吸合，KA的常闭触点断开，KM和KT1断电释放，设备停止运行。同时KA的常开触点闭合，时间继电器KT2线圈得电开始延时，当达到整定时间后KT2的常闭触点断开，时KA失电，其常开触点断开KT2失电，常闭触点闭合，使KM和KT1又得电，设备又启动运行，使系统进入循环工作。

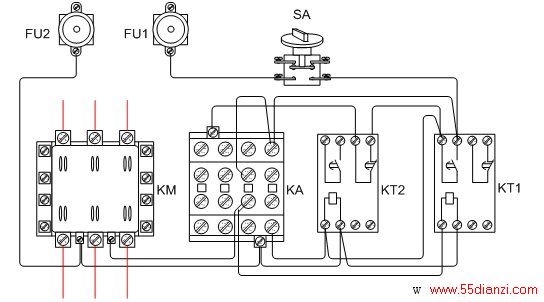

按时间控制的自动循环电路接线示意图
