海利普变频器在立轴圆台平面磨床中的应用

摘 要：本文着重介绍了海利普变频器在立轴圆台平面磨床主轴调速控制中的应用。
关键词：立轴圆台平面磨床 海利普变频器 线速度
Abstract: This paper introduces and researches the application of inverterHOLIP in spindle-speedcontrol of vertical shaft circular table plane grinding machine .
Keywords: The vertical shaft circular table plane grinding machine Inverter HOLIP

一、引言

　M74系列立轴圆台平面磨床是以砂轮端面进行磨削，是一种高效率，精密稳定的加工磨床。该系列机床在提高床身和磨头刚性方面已做了较大改进。立柱采用三点调整，结构紧凑，工作台为圆形强力电磁吸盘，磁力平滑可调，精度稳定，功率大，可控硅充退磁，并配有冷却液净化装置等特点。该系列磨床主要用来磨削毛坯及一般精密的大型零件，表面粗糙度Ra可达0.8μm以上，平行度0.02/1000mm以内。特别适用于冶金、锯片、模具、汽车、拖拉机、工具、轴承等行业对大型零部件的磨削加工。

　M74125立轴圆台平面磨床可以磨削工件的最大直径为1250mm，整个机床总共有主轴电机、工作台旋转电机、工作台移动电机、砂轮升降电机及冷却泵、提水泵电机等九台电机，集中由PLC控制。

　为取得工件较好的表面光洁度,需要适当提高砂轮的线速度，但线速度过高会影响机床的稳定性，进而对工件的平行度要求产生影响。所以如何选择砂轮最佳线速度来保证磨削精度，就成为头等问题。我们都知道改变主轴转速就可以改变砂轮的线速度，显然用原来的星三角起动无法达到要求，本文就着重介绍海利普变频器在M74125立轴圆台平面磨床主轴调速控制中的应用。

二、主轴调速控制系统的构成

　M74125立轴圆台平面磨床的主轴电机采用内装式三相鼠笼电机，具体参数为：型号，MDIC280M-8；功率，P_n=45KW；转速，n_e=740r/min；额定电流，I_n=91A。由于是轻载起动，所以选择海利普变频器HLPA004543B就可以满足要求。HLPA004543B适用电机功率为45KW，输出电流为91A，主轴调速控制电路如下图所示：

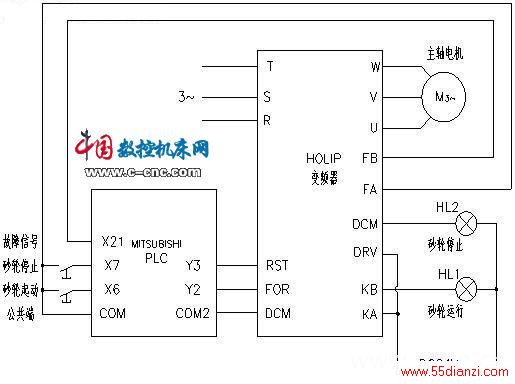

主轴调速控制电路图
