一、屏蔽E.bS.S故障
接手一台HLPP-15kW变频器，原故障为IGBT模块损坏。在更换模块之前，将主板和电源/驱动板移出机壳，外加DC500V维修电源，先行实施对驱动电路的修复。

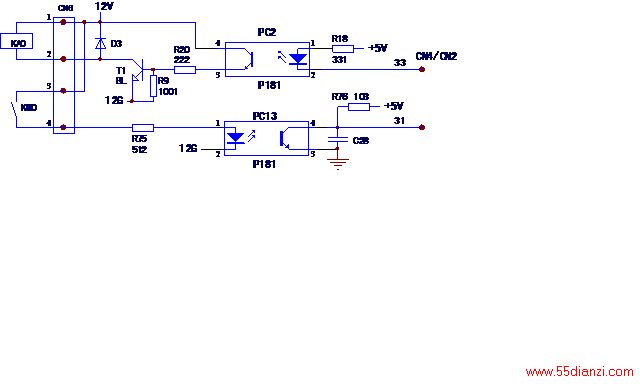

上电后，面板显示E.bS.S故障代码，意为“电磁接触器辅助线圈无反馈”，其原因为当电源/驱动板与机壳内部相关部件或电路脱离后，使相关检测条件不被满足——接触器KM0的辅助触点的“闭合信号”在主板上电后不能产生，使MCU判断电磁接触器没有正常动作，而报出E.bS.S故障代码。该机型接触器辅助触点信号的检测电路如图1所示。
