在液压摆式剪板机的控制过程中，采用可编程控制器对自动剪板机进行控制，它较好地解决了采用继电器-接触器控制，控制系统较复杂，大量的接线使系统可靠性降低，也间接地降低了设备的工作效率这一问题。
1、液压摆式剪板机简介
当前我国机械制造业大量的通用设备在发展现代机械自动化技术时，可以有多种技术路线选择。用可编程序控制器改造通用机床、专用机床、组合机床及自动设备与半自动设备组成的生产线，是一条低成本、高效益，符合我国国情的机械自动化技术发展应用新途径。
液压摆式剪板机是一种精确控制板材加工尺寸，将大块金属板材进行自动循环剪切加工，并由送料车运送到下一工序的自动化加工设备，其整个工艺过程很符合顺序控制的要求，所以，在控制过程中，采用可编程控制器对自动剪板机进行控制，它较好地解决了采用继电器-接触器控制，控制系统较复杂，大量的接线使系统可靠性降低，也间接地降低了设备的工作效率这一问题。因此，将plc应用于该控制，具有操作简单、运行可靠、抗干扰能力强、编程简单，控制精度高的特点。在控制的过程中，剪板机剪板的个数可根据工艺参数方便的修改，而且利用光电接近开关检测板料状态非常准确。
2、设备结构
液压摆式剪板机是一种精确控制板材加工尺寸，将大块金属板材进行自动循环剪切加工，并由送料车运送到下一工序的自动化加工设备，其结构及原理如图1和图2所示。
图1 设备外形
图2 液压摆式剪板机原理图
上电后，检测各工作机构的状态，控制各工作机构处于初始位置；进料，由控制系统控制进料机构将待剪板料自动输送到位；定剪切尺寸，采用伺服电机控制挡料器位置保证精确的剪切尺寸，其尺寸可是定值也可以设置为循环变动值；压紧和剪切，待剪板料长度达到设定值后由主电动机带动压料器和剪切刀具，先压紧板料，然后剪断板料；送料车的运行，包括卸载后自动返回；剪切板料的尺寸设定、自动计数及每车板料数的预设定；具备断电保护和来电恢复功能；能实现加工过程自动控制，加工参数显示，系统检测。
3、液压摆式剪板机工作原理
液压摆式剪板机工作过程可进行点动、单次和连续三种动作选择。
点动：选择点动操作档位，踩下脚踏慢进，下压剪切机构自动下压，碰下行程开关停止下压；下压过程松脚踏慢进，停在当前运行位置；下压过程踩下脚踏回程，下压剪切机构自动回程，碰上行程停止回程；回程过程松开脚踏回程，停在当前回程位置。
单次：设定保压时间，卸压时间，水平挡料进退距离，调整好水平挡料位置；选择单次操作档位，下压剪切机构不在上行程开关位首先自动回上行程开关位；踩下脚踏慢进，下压剪切机构自动下压；碰下行程开关时，水平挡料机构后退设定距离，同时自动进行保压；保压时间到自动进行卸压，卸压时间到下压剪切机构自动回程，同时水平挡料机构自动前进设定距离；碰上行程开关，单次剪切动作结束。
连续（工步）：
1） 设定保压时间，卸压时间，水平挡料进退距离，调整好水平挡料位置；
2） 设定工步数以及每个工步的当料位置、剪板张数；
3）选择连续操作档位，下压剪切机构不在上行程开关位首先自动回上行程开关位；踩下脚踏慢进，下压剪切机构自动下压；碰下行程开关时，水平挡料机构后退设定距离，同时自动进行保压；保压时间到自动进行卸压，卸压时间到下压剪切机构自动回程，同时水平挡料机构自动前进设定距离；碰上行程开关，一次剪切动作结束，进行下一次剪板。
4）当前工步剪切次数完成，碰上行程开关，水平挡料位置自动进行调整，进入下一工步剪切动作。
5）所有工步动作完成，碰上行程开关，连续剪切动作结束。

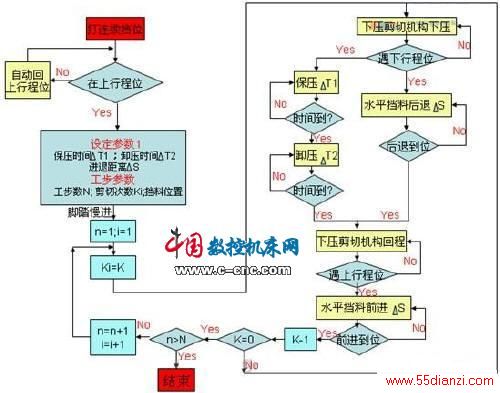

图3 工步工作流程图
