电动自行车电控系统主要部件

　　电动自行车电控系统包括蓄电池、控制器、电动机、转换器、转把、制动把、助力传感器等。它们通过传输线和操纵机构连接到一起，从而实现电动自行车的传动、控制、信号显示等。
　　

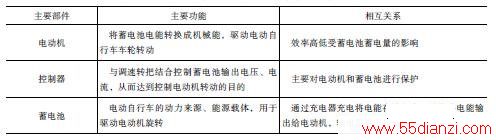

　　电动自行车电控系统各主要部件之间的相互关系如下表所示。

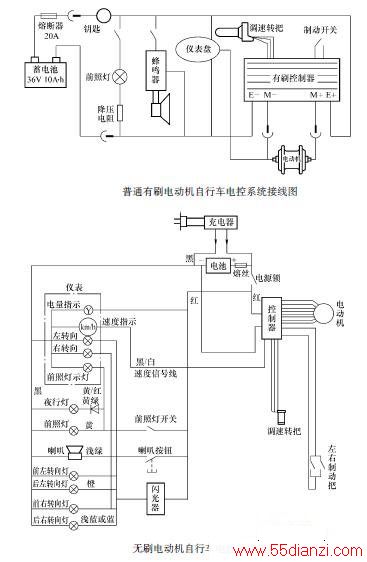

　　不同厂家、不同品牌的电动自行车电控系统结构基本相同，一般可分为有刷电动机自行车电控系统和无刷电动机自行车电控系统两大类。两种类型电控系统接线原理如下图所示。
