电动自行车充电器外部主要部件如下图所示，由塑料外壳、输出插头、输入插头及指示灯、风扇、电路板等组成。

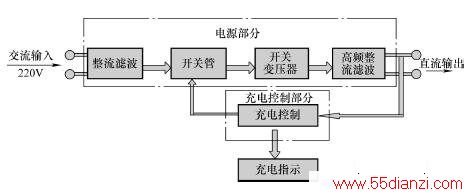

电动自行车充电器内部电路组成框图如下图所示，由整流滤波、开关管、开关变压器、高频整流滤波、充电控制、充电指示等电路组成。

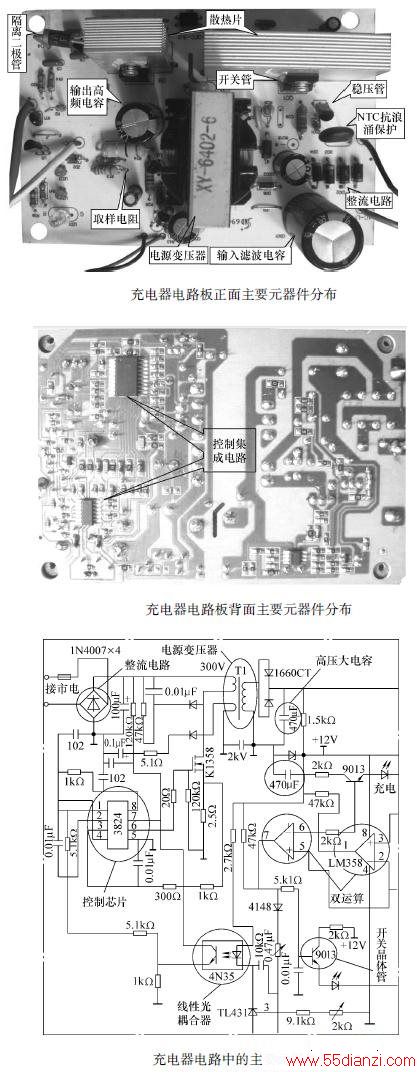

电路板是充电器的核心部件，其正面和反面安装的元器件主要有整流桥、输入滤波电容、电源变压器、开关管、稳压管、散热片、取样电阻、输出高频电容、隔离二极管、线性光耦合器、控制集成电路等。如下图所示。
