由于栅级电阻上的大负载，建议使用电阻并联的形式。这将产生一个冗余，如果一个栅极电阻损坏，系统可临时运行，但开关损耗较大。每个并联电阻有关功耗和峰值功率能力的性能，必须设计为满足应用中的最大栅级电流。采用栅级电阻并联的方式，也有利于增强热扩散。

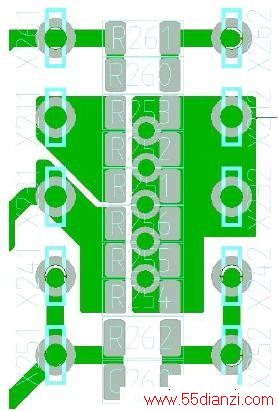

栅级电阻并联的布局必须保证栅极电阻所产生的过大热量不会使安装在附近的元件过热。在考虑布局时，必须为栅极电阻留出足够大的冷却区域。印刷电路板上合适的散热器可用来实现更好的散热。下图所示为一个具有并联栅级电阻冷却区域（红色和绿色区）的电路板布局示意图。
并联栅极电阻的布局

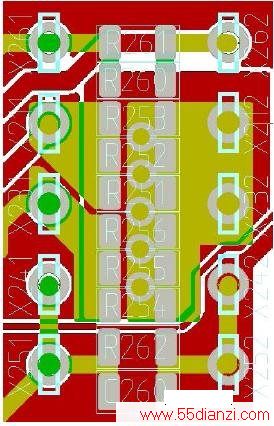

顶层

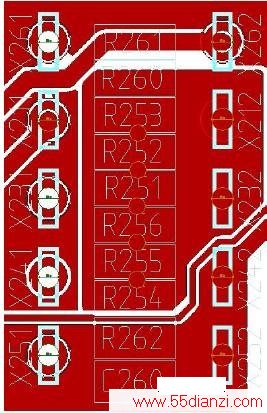

底层
从评估板1SKYPER®32PRO提取的板图。
栅极电阻电路和IGBT模块之间的距离应尽可能短。距离长会在栅极-发射极的通道上产生较大的电感。结合IGBT的输入电容，该线路电感将形成一个LC电路。该电路可能会产生振荡，电压可能会高于最大允许栅级电压。可以用一个比最小栅极电阻大一些的栅极电阻来削弱该振荡，电阻的计算公式如下。
